[ OFICINA / REPARO / PJ2401B1 / 127 V ]

DOLCE GUSTO PJ2401B1 — RECUPERAÇÃO DE PLACA

Uma cafeteira 127 V aparentemente condenada por sobretensão, investigada por etapas até a recuperação da placa original.

CAUSA

CONFIRMADA

LÓGICA

FUNCIONAL

PCB

RECUPERADA

RESULTADO

● REPARO BEM-SUCEDIDO

Cafeteira Nescafé Dolce Gusto branca remontada sobre uma bancada de cozinha — A cafeteira depois do reparo, novamente em operação.

01 / O QUE ACONTECEU

127 V LIGADA EM 220 V.

A cafeteira era uma Dolce Gusto PJ2401B1 projetada para 127 V. Ela permaneceu ligada a uma alimentação de 220 V tempo suficiente para ocorrer uma falha destrutiva na placa.

CAUSA PRIMÁRIA CONFIRMADA
127 V → LIGADA EM 220 V

A primeira saída seria trocar toda a eletrônica. Uma placa de reposição havia sido encontrada por aproximadamente R$ 250; uma unidade nova equivalente estava na faixa de aproximadamente R$ 420 quando este artigo foi preparado. Antes de condenar o conjunto, valia descobrir o que realmente havia sido destruído.

[ REPARAR OU SUBSTITUIR? ]

Os valores são referências aproximadas, não preços oficiais. A comparação explica por que investigar a placa original fazia sentido neste caso.

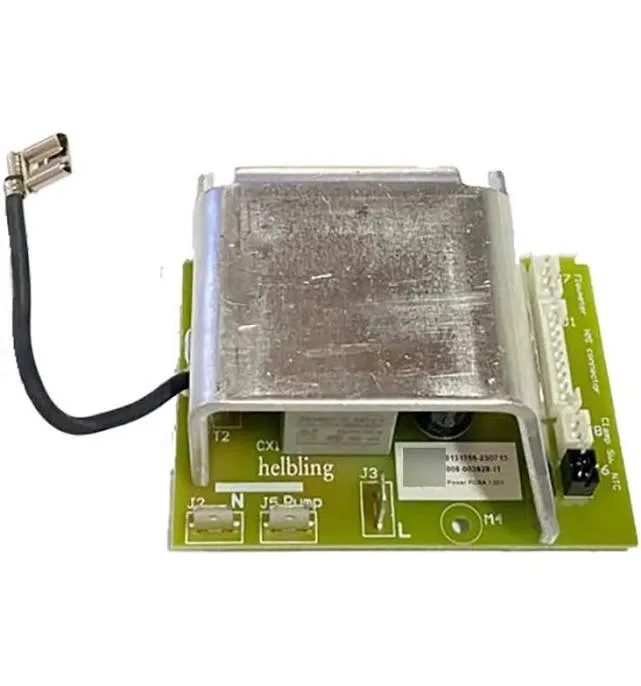

Imagem de referência de uma placa eletrônica de reposição para a cafeteira — Placa de reposição consultada como referência econômica e visual; não é a placa reparada neste registro.

02 / ESTADO INICIAL

DANO FORTE, MAS CONCENTRADO.

Na desmontagem foram observados o varistor estourado, F1 e F2 abertos, aquecimento no conector J1, danos nas regiões do BTA316 e do BTA204S, C17 danificado, trilhas rompidas e carbonização localizada na etapa de potência. Visualmente, a lógica não apresentava destruição equivalente.

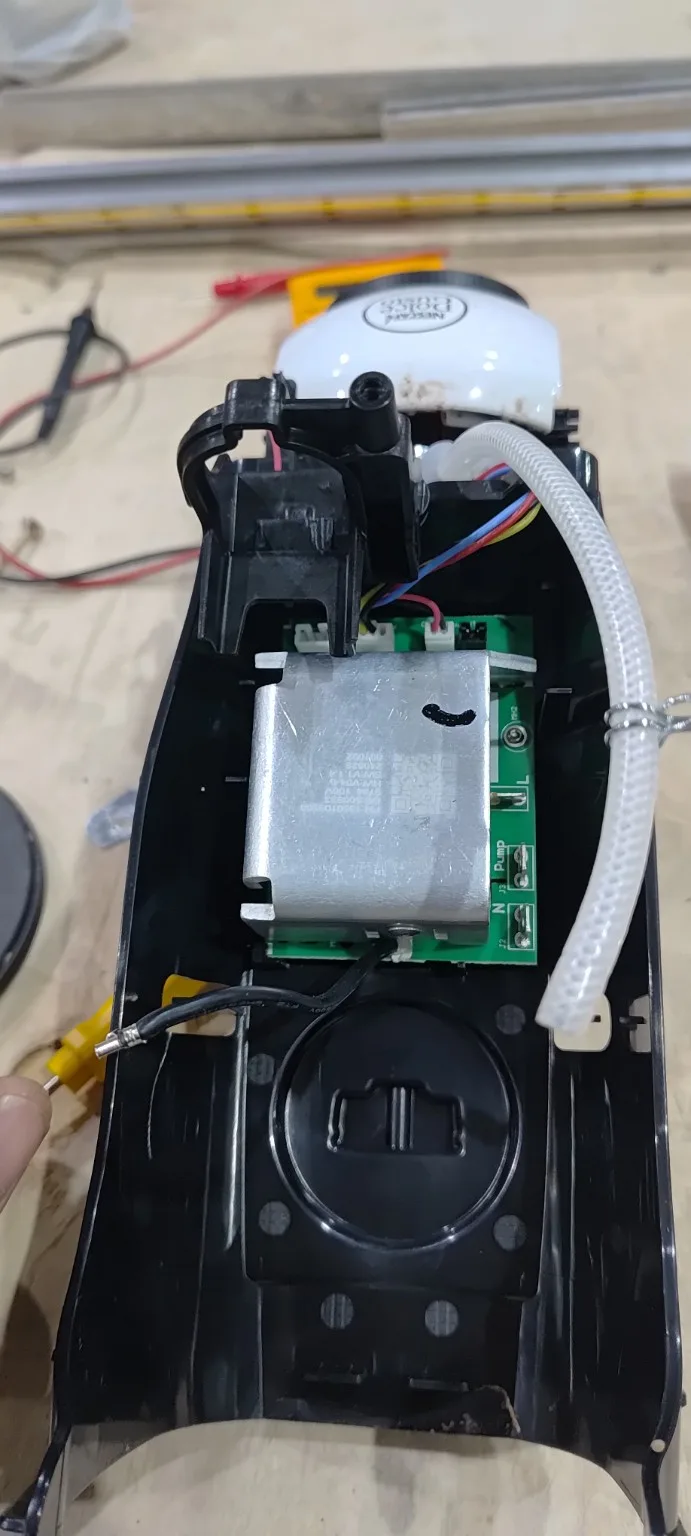

Placa eletrônica ainda instalada no interior da cafeteira aberta — A placa ainda instalada durante a desmontagem, situando a eletrônica de potência dentro do equipamento.

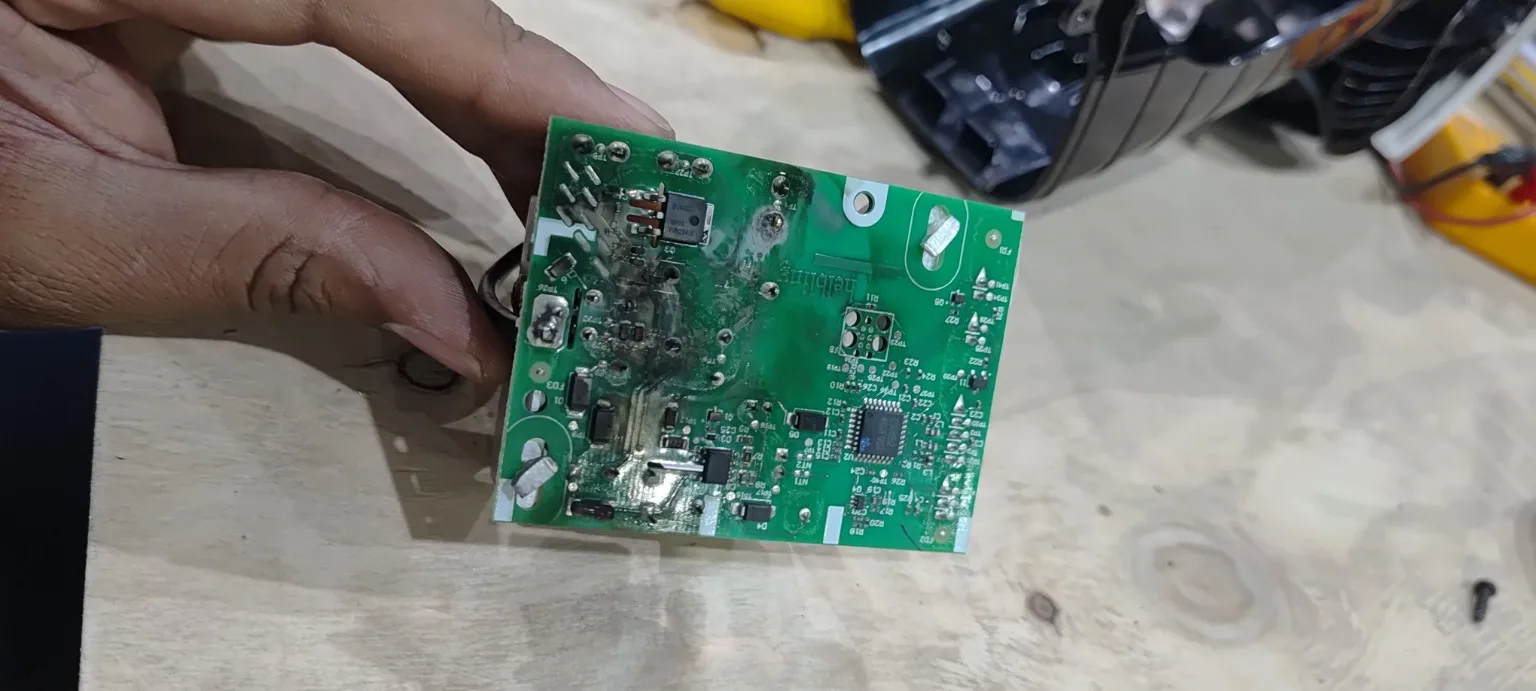

Face inferior da placa com sinais de carbonização e dano na região de potência — Visão geral da região danificada: o impacto se concentrou na etapa de potência.

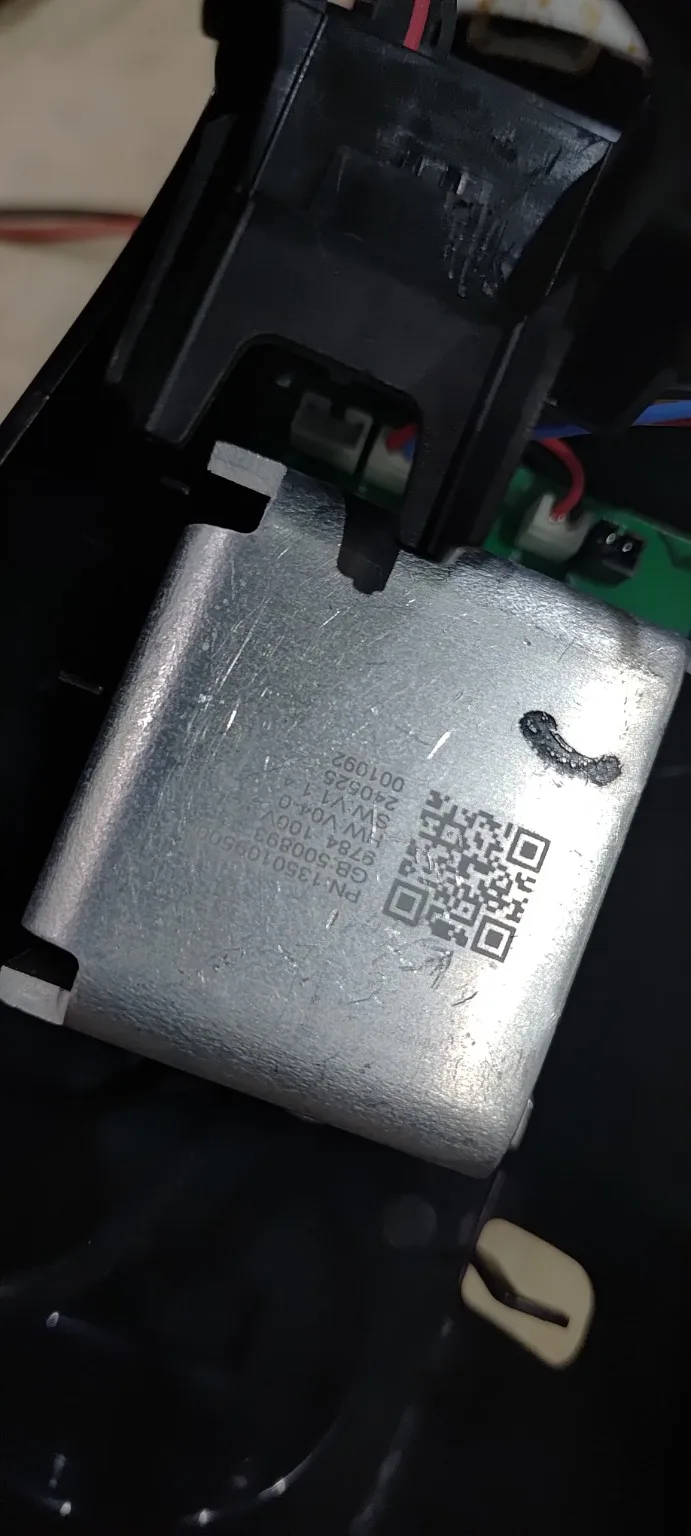

Placa montada com identificação visível no dissipador metálico — Registro da identificação e do conjunto físico antes da remoção completa da placa.

NÃO CONDENAR PELA APARÊNCIA

Apesar do aspecto da área de potência, a placa não foi condenada imediatamente. O dano parecia concentrado, e a parte lógica não apresentava sinais equivalentes de destruição.

03 / PROTEÇÕES E CARGAS

O QUE ABRIU PRIMEIRO.

F1 e F2 não eram fusíveis convencionais substituíveis, mas trechos de trilha com função fusível/protetiva. Ambos estavam abertos. Em uma reconstrução tecnicamente controlada, seria necessário preservar essa intenção de proteção e evitar pontes com capacidade de corrente desconhecida.

O varistor original era um 14K271 e foi destruído pela sobretensão. Foram avaliadas alternativas das classes 201, 241 e 361, com diferentes diâmetros. Houve preferência pela classe 241 para a rede de aproximadamente 127 V, mas a referência exata da unidade instalada no reparo final ainda precisa ser confirmada.

MEDIÇÕES / CARGAS	RESULTADO
Bomba	45 Ω
Termobloco / resistência	12 Ω

Nenhuma carga apresentava curto praticamente franco. Os 12 Ω do termobloco são coerentes com uma carga de alta potência em 127 V.

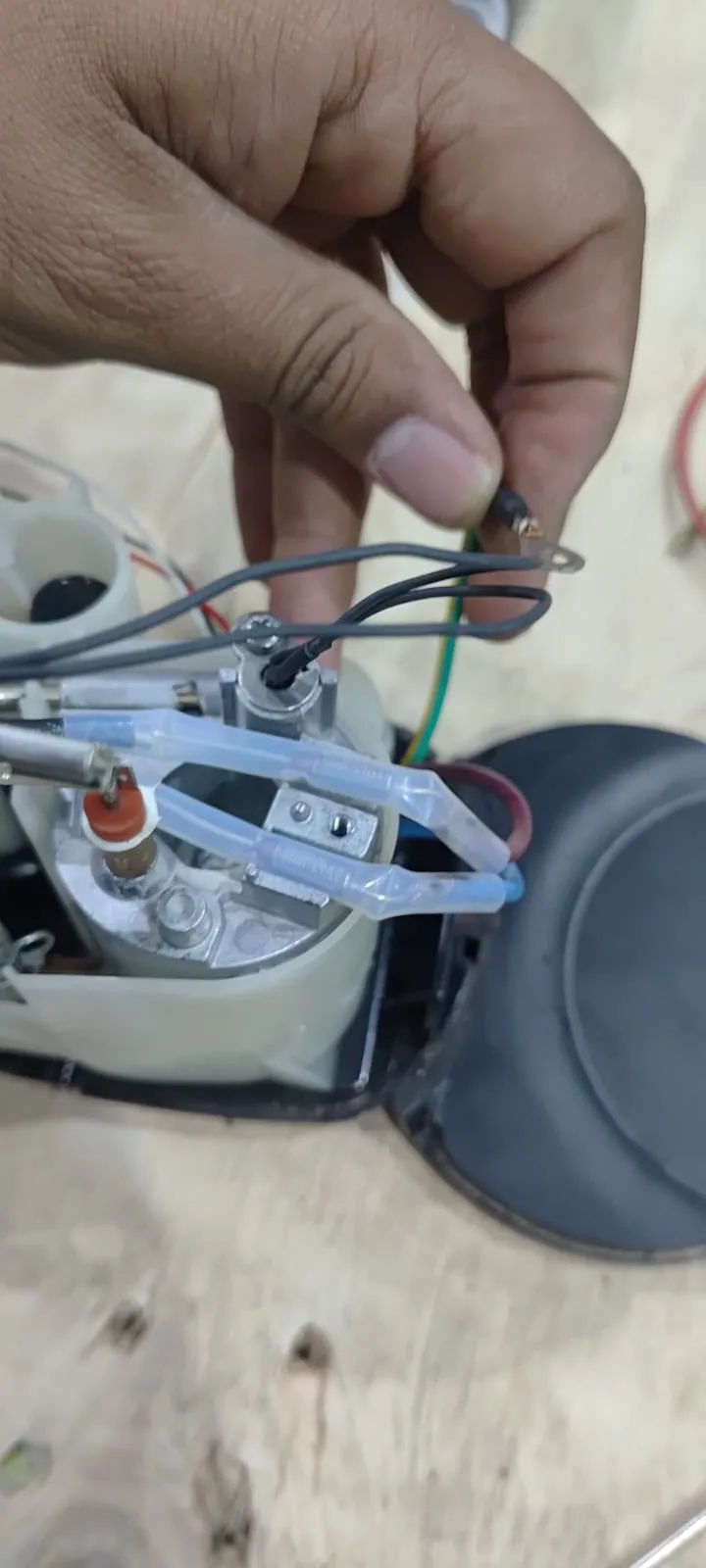

Registro da conexão elétrica do termobloco antes da desmontagem — Referência feita antes da desmontagem para preservar a posição da conexão do termobloco; não é uma foto de diagnóstico de defeito.

LIMITAÇÃO DO REPARO

No reparo realizado, esse cuidado não foi atendido: F1 e F2 foram reconstruídos com um pedaço de cabo estanhado, sem conhecimento da corrente necessária para que essa nova ligação se rompa. Portanto, a função protetiva original dessas trilhas não pode ser considerada preservada. Se o equipamento voltar a ser ligado em 220 V, não há garantia de uma segunda chance para a placa — nem de que a falha ficará restrita à mesma região.

04 / HIPÓTESES

A MEDIÇÃO VENCEU A EXPECTATIVA.

Bomba

A hipótese inicial era encontrar algo próximo de 330 Ω. A medição real foi 45 Ω.

Termobloco

A expectativa genérica estava entre 40 e 70 Ω. A medição real foi 12 Ω.

Neste caso, a medição do equipamento real venceu a expectativa baseada em topologias genéricas.

05 / TRIACS

O COMPONENTE INTEIRO TAMBÉM PODE ESTAR DEFEITUOSO.

BTA316

Foram medidos aproximadamente 227 Ω entre MT1 e MT2 e curto entre MT1 e Gate. Embora parecesse visualmente menos destruído, a medição confirmou o defeito interno.

BTA204

Havia circuito aberto entre MT1 e MT2 e curto entre MT2 e Gate nos dois sentidos. Também era um defeito confirmado.

Os substitutos selecionados foram o BTA316-800B, 16 A / 800 V em TO-220 isolado, e o BTA204S-800E, em TO-252/SMD. A compatibilidade de gate importava tanto quanto tensão e corrente. Um TIC246B disponível chegou a ser cogitado, mas foi descartado: peça disponível não significa peça compatível.

O BTA316 substituto foi fixado ao dissipador com rebite pop, como no componente original. Essa fixação mecânica robusta é especialmente importante porque a cafeteira utiliza uma bomba vibratória.

06 / ACIONAMENTO

LEVANTAMENTO PARCIAL DO CIRCUITO DE DISPARO.

A comparação dos dois canais ajudou a interpretar a região, sem pressupor que fossem eletricamente idênticos.

CANAL BTA316

lógica
↓
rede de acionamento
↓
~27 Ω
↓
C17 / rede
↓
~47 Ω
↓
gate BTA316
↓
carga

CANAL BTA204

lógica
↓
rede de acionamento
↓
~390 Ω
↓
C18 / rede
↓
~120 Ω
↓
gate BTA204
↓
carga

[ CONFIRMADO ]

C18 = 10 nF

[ INFERIDO / NÃO CONFIRMADO ]

C17 provavelmente era da mesma ordem de grandeza.

[ UTILIZADO NO REPARO ]

Um capacitor 0805 medido em aproximadamente 9,25 nF. Esse valor funcionou em C17, mas não prova que fosse o valor original.

07 / RECUPERAÇÃO

A PLACA ORIGINAL VOLTOU A CONDUZIR.

Foram recuperados F1, F2, a trilha na região do BTA204 e danos locais deixados pela carbonização e pelo aquecimento. A soldagem nessa área foi uma das mais difíceis que já realizei; a aparência artesanal faz parte do registro.

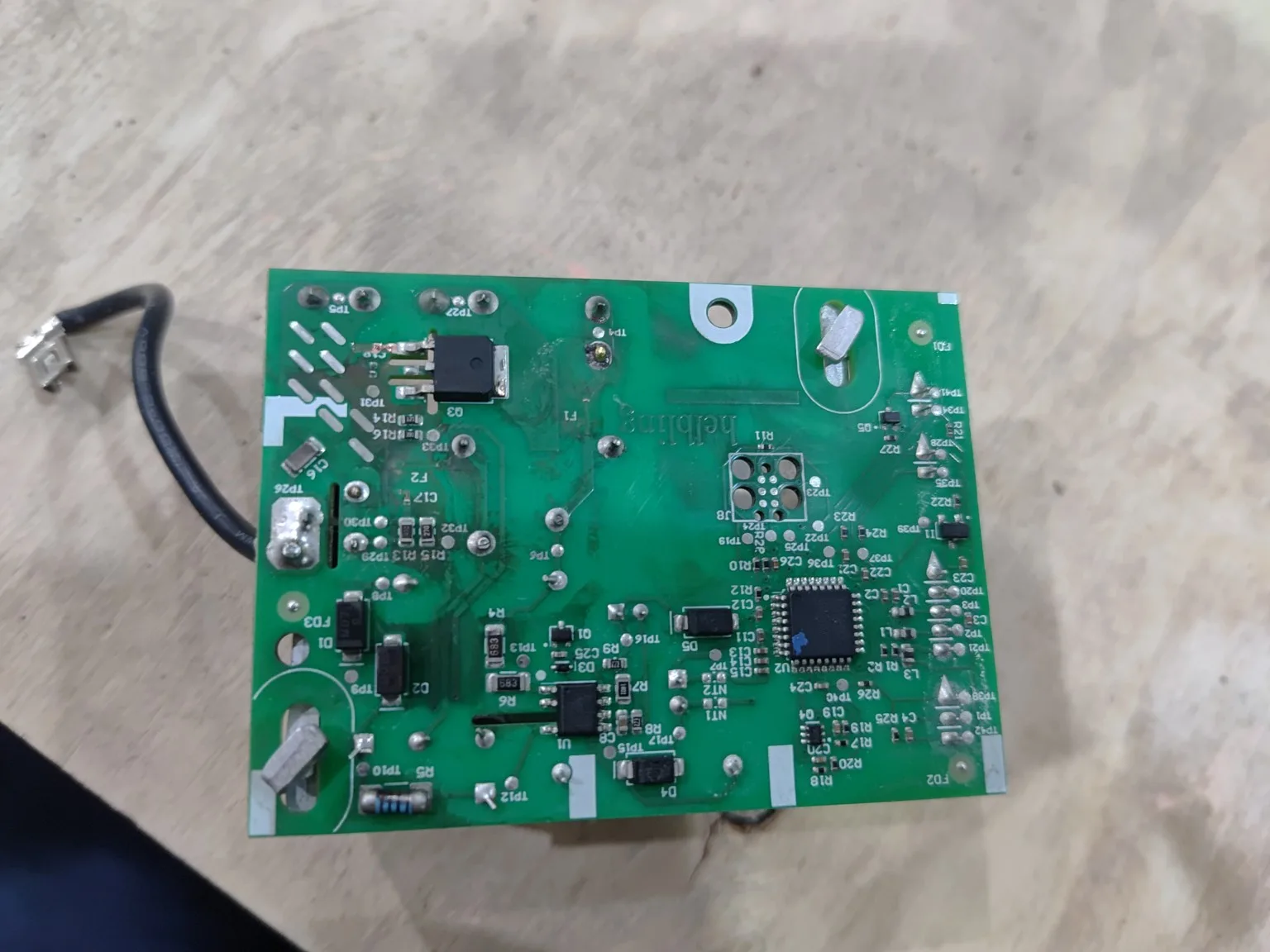

Placa removida e limpa com a região afetada exposta — PCB depois da limpeza: remover a carbonização permitiu avaliar melhor trilhas, ilhas e componentes afetados.

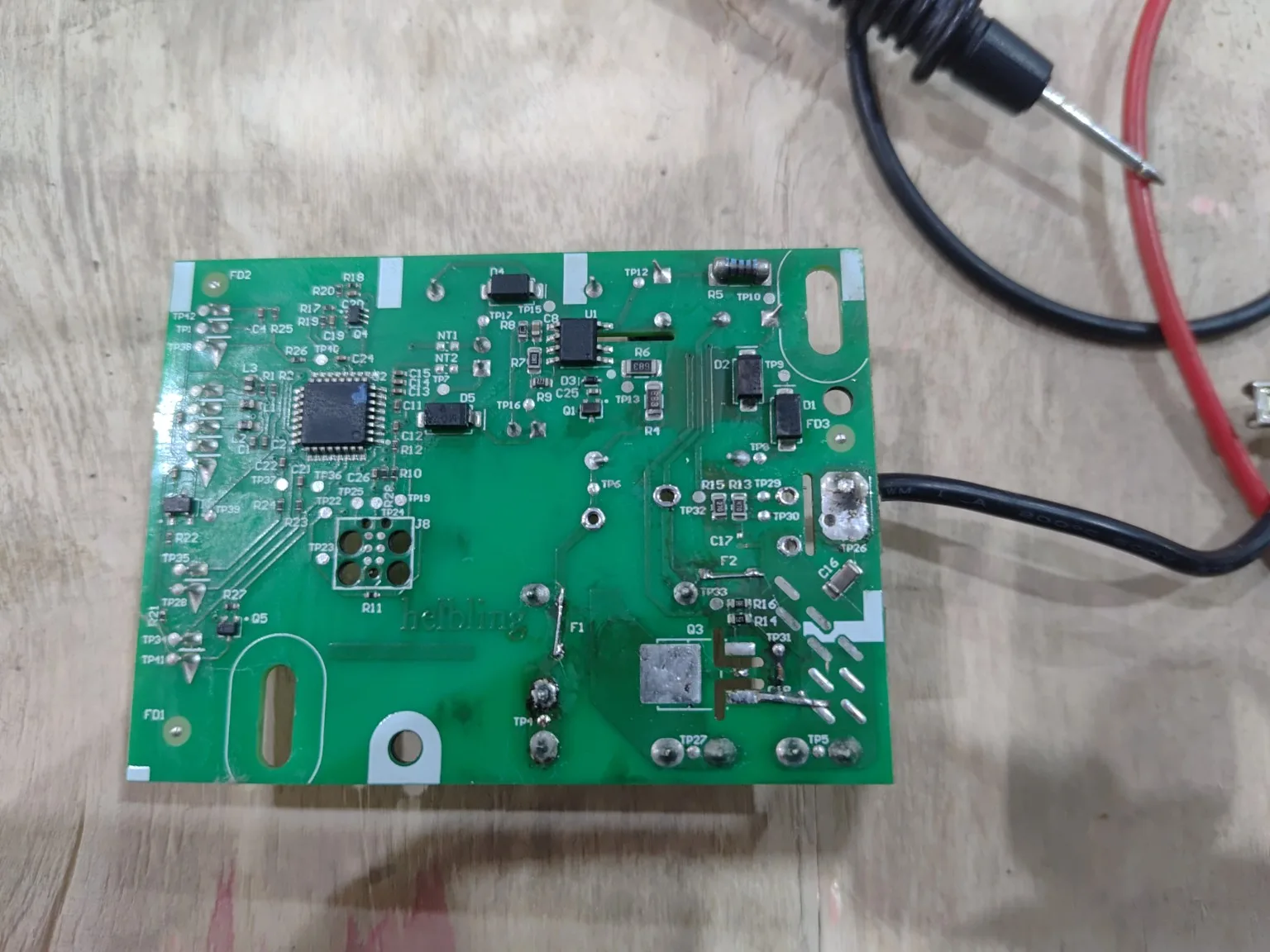

Visão geral da placa reparada mostrando as regiões de F1, F2 e C17 — Regiões de F1 e F2 reconstruídas e área de C17 após a recuperação da placa. As pontes foram feitas com cabo estanhado e não preservam uma corrente de ruptura conhecida.

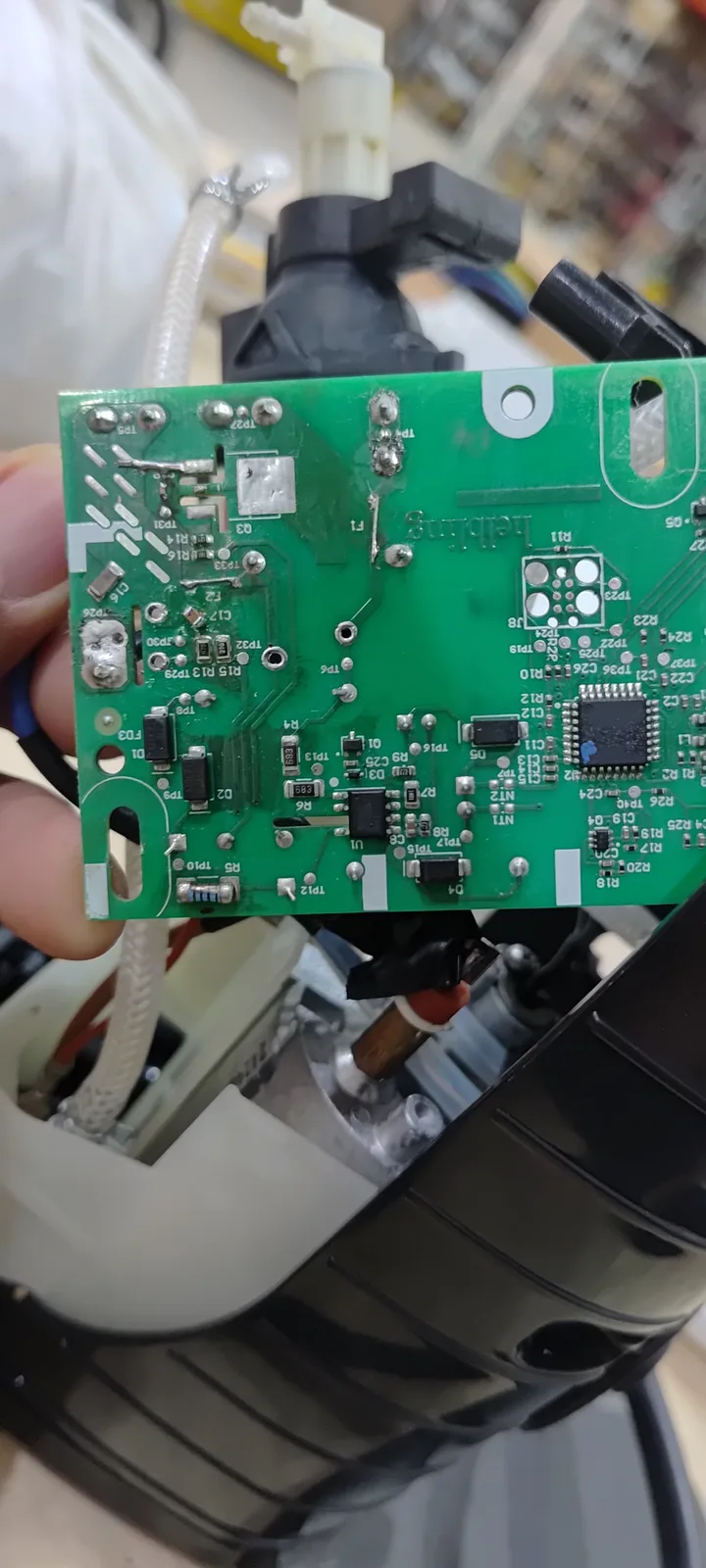

Placa eletrônica depois dos reparos, sem anotações — Registro fotográfico limpo da PCB reparada.

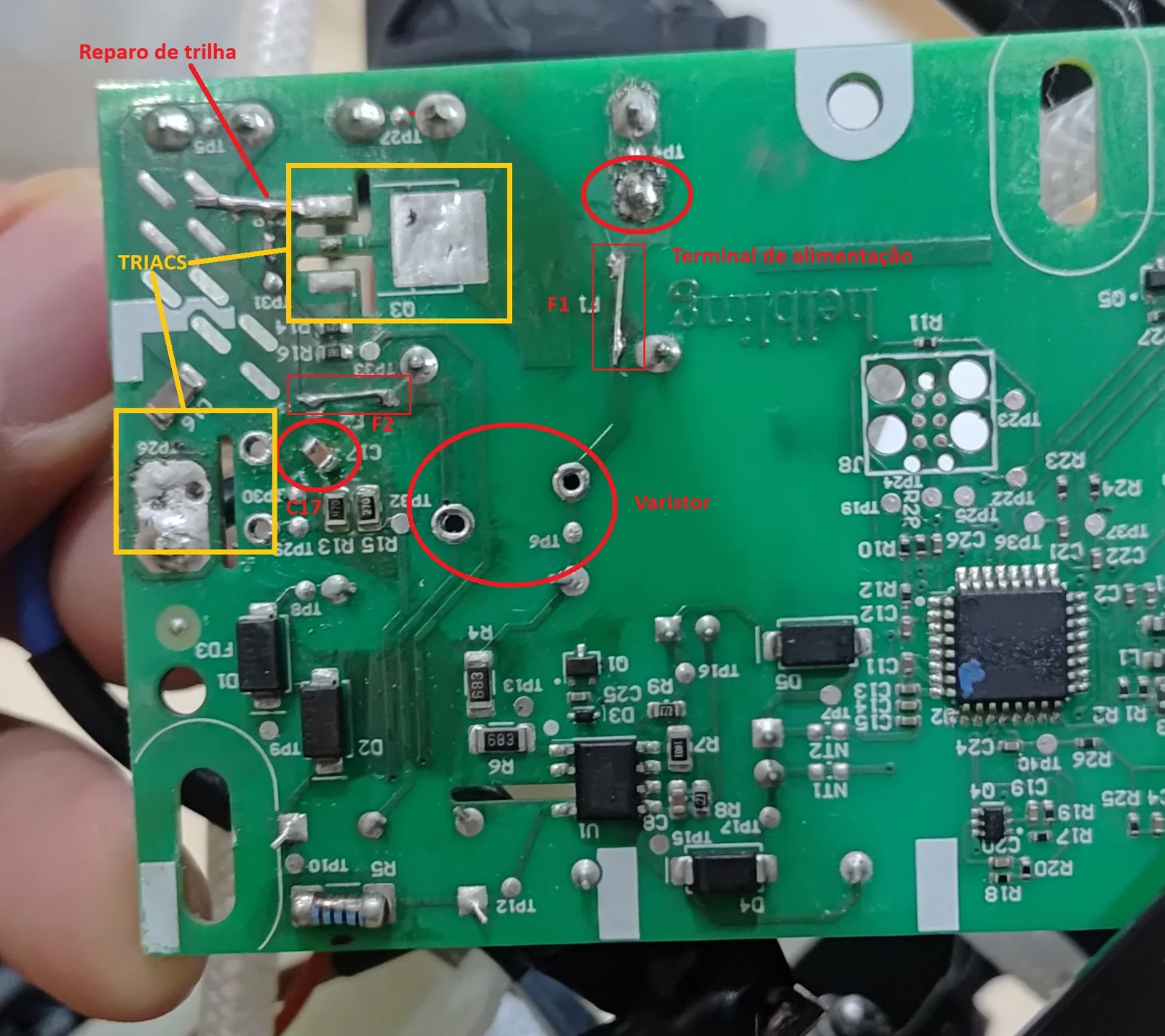

Fotografia anotada pelo autor indicando reparo de trilha, triacs, F1, F2, C17, varistor e terminal — Anotação original do reparo, preservada como foi produzida pelo autor: F1, F2, C17, varistor, triacs, terminal e reparo de trilha.

08 / LÓGICA

ANTES DA POTÊNCIA, A LÓGICA.

Antes da troca dos triacs, a placa foi energizada para verificar separadamente a parte lógica. O painel acendeu, os LEDs responderam, a fonte de baixa tensão operou, o microcontrolador inicializou e o firmware executou. Isso reduziu o risco de comprar componentes de potência para uma placa cujo controlador pudesse estar destruído.

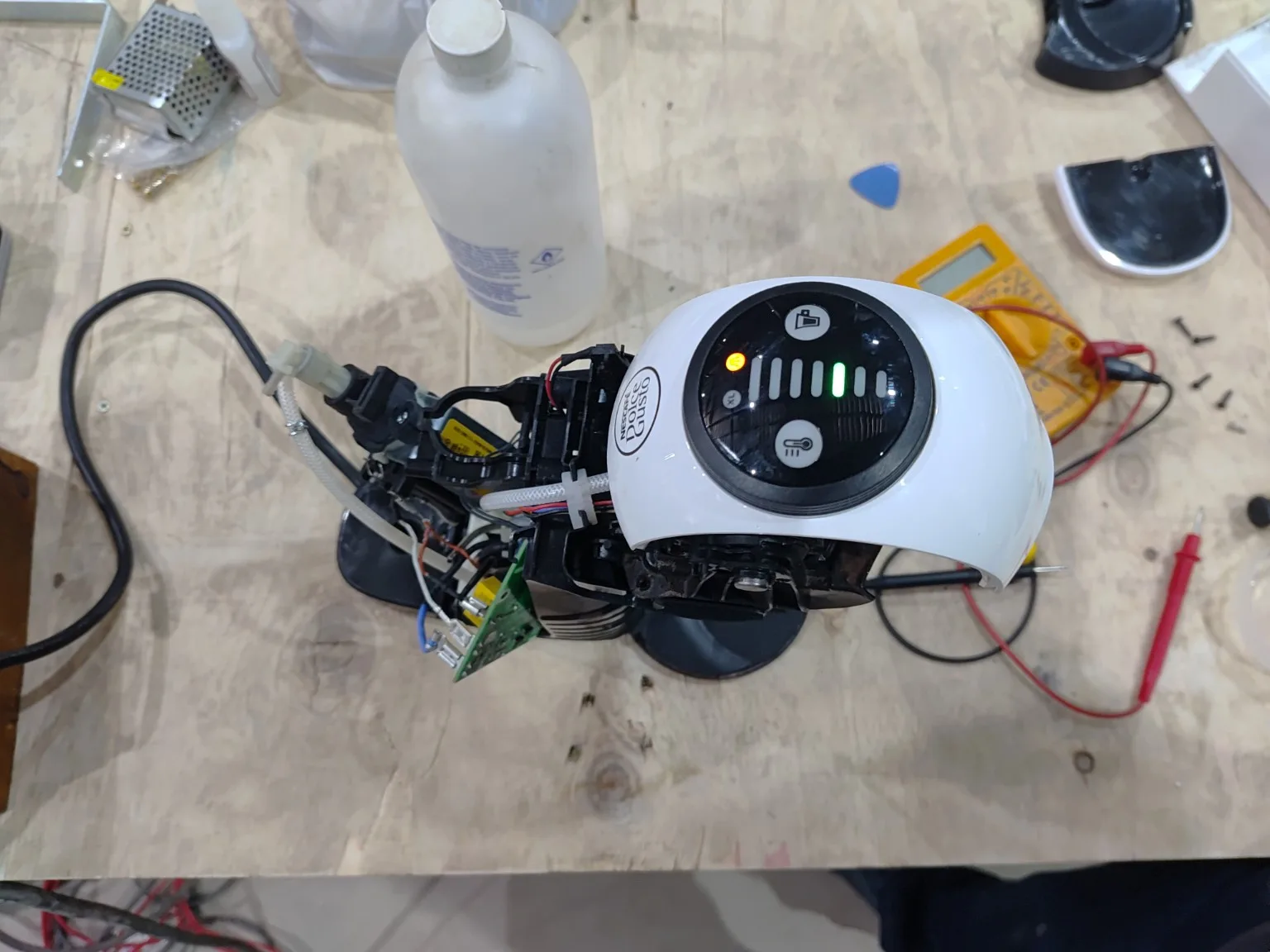

Cafeteira aberta e energizada com o painel frontal aceso — Antes da troca dos triacs, a placa voltou a inicializar a lógica. Fonte de baixa tensão, microcontrolador e painel haviam sobrevivido.

09 / PRIMEIRA POTÊNCIA

CORRENTE LIMITADA PRIMEIRO.

A primeira energização de potência usou uma lâmpada em série. Quando a resistência ou a bomba eram comandadas, a lâmpada acendia, as cargas não operavam normalmente e havia acionamentos pulsados. Esse comportamento era coerente com a limitação de corrente e indicava que os triacs recebiam comandos.

Sem osciloscópio, não foi determinado se o firmware trabalha com burst de ciclos, semiciclos, liga/desliga ou ângulo de fase. O que foi observado aqui é apenas o chaveamento eletrônico das cargas.

10 / 127 V

DE VOLTA À REDE CORRETA.

Depois do comportamento coerente com a lâmpada série, a máquina foi ligada diretamente em 127 V. A bomba funcionou, o aquecimento funcionou, a lógica permaneceu operando e nenhuma nova falha ocorreu.

11 / O TESTE QUE IMPORTAVA

A CAFETEIRA VOLTOU A SER CAFETEIRA.

Depois dos testes elétricos, faltava verificar aquilo que encerraria o caso. Coloquei uma cápsula de Nescau. A cafeteira preparou a bebida normalmente. E estava muito boa.

RESULTADO
REPARO BEM-SUCEDIDO

O teste funcional confirmou, em conjunto, bomba, termobloco, controle, triacs e reparos de PCB.

MEDIÇÕES / REGISTRO

VALORES QUE ORIENTARAM O REPARO.

ITEM	RESULTADO
Bomba	45 Ω
Termobloco	12 Ω
Varistor original	14K271
BTA316 MT1–MT2 defeituoso	~227 Ω
BTA316 MT1–Gate	curto
BTA204 MT1–MT2	aberto
BTA204 MT2–Gate	curto nos dois sentidos
Resistor próximo ao gate BTA316	~47 Ω
Outro resistor do canal BTA316	~27 Ω
Resistor do acionamento BTA204	~390 Ω
Resistor próximo ao gate BTA204	~120 Ω
C18	10 nF
Capacitor usado em C17	~9,25 nF medidos

LINHA DO TEMPO

DA FALHA AO TESTE REAL.

FALHA: Ligação em 220 V
DESMONTAGEM: Dano concentrado na etapa de potência
MEDIÇÕES: Bomba, termobloco e triacs
INVESTIGAÇÃO: Gate, C17, C18 e redes resistivas
RECUPERAÇÃO: F1, F2, trilhas e componentes
TESTE DA LÓGICA: Painel inicializa
LÂMPADA SÉRIE: Comandos coerentes com a limitação
127 V: Bomba e termobloco funcionam
TESTE FINAL: Nescau preparado

12 / O QUE FICOU

A PLACA PARECIA CONDENADA. NÃO ESTAVA.

MOV e trechos de trilha com função fusível/protetiva receberam a maior parte do dano.
Dano visual forte não significou perda total da placa.
Medições corrigiram suposições sobre as cargas.
Triacs precisam ser medidos, não julgados apenas pela aparência.
Equivalência exige analisar gate, não apenas corrente e tensão.
Comparar canais ajudou na engenharia reversa parcial.
Separar os testes de lógica e potência reduziu o risco.
A lâmpada série foi útil na primeira energização.

O reparo terminou quando a eletrônica deixou de ser o assunto principal e a cafeteira voltou a ser apenas uma cafeteira.

SEGURANÇA

Este registro documenta um reparo específico. O equipamento opera diretamente ligado à rede elétrica e envolve risco de choque, queimadura e incêndio. Não é um procedimento passo a passo para execução sem experiência adequada.
