555
DISCRETO

ENTENDER A RODA POR DENTRO.

Em 2020, eu estava especialmente interessado em circuitos construídos com componentes discretos. O temporizador 555 parecia um bom objeto de estudo: pequeno por fora, mas organizado internamente em blocos analógicos e lógicos que aparecem em muitos outros circuitos.

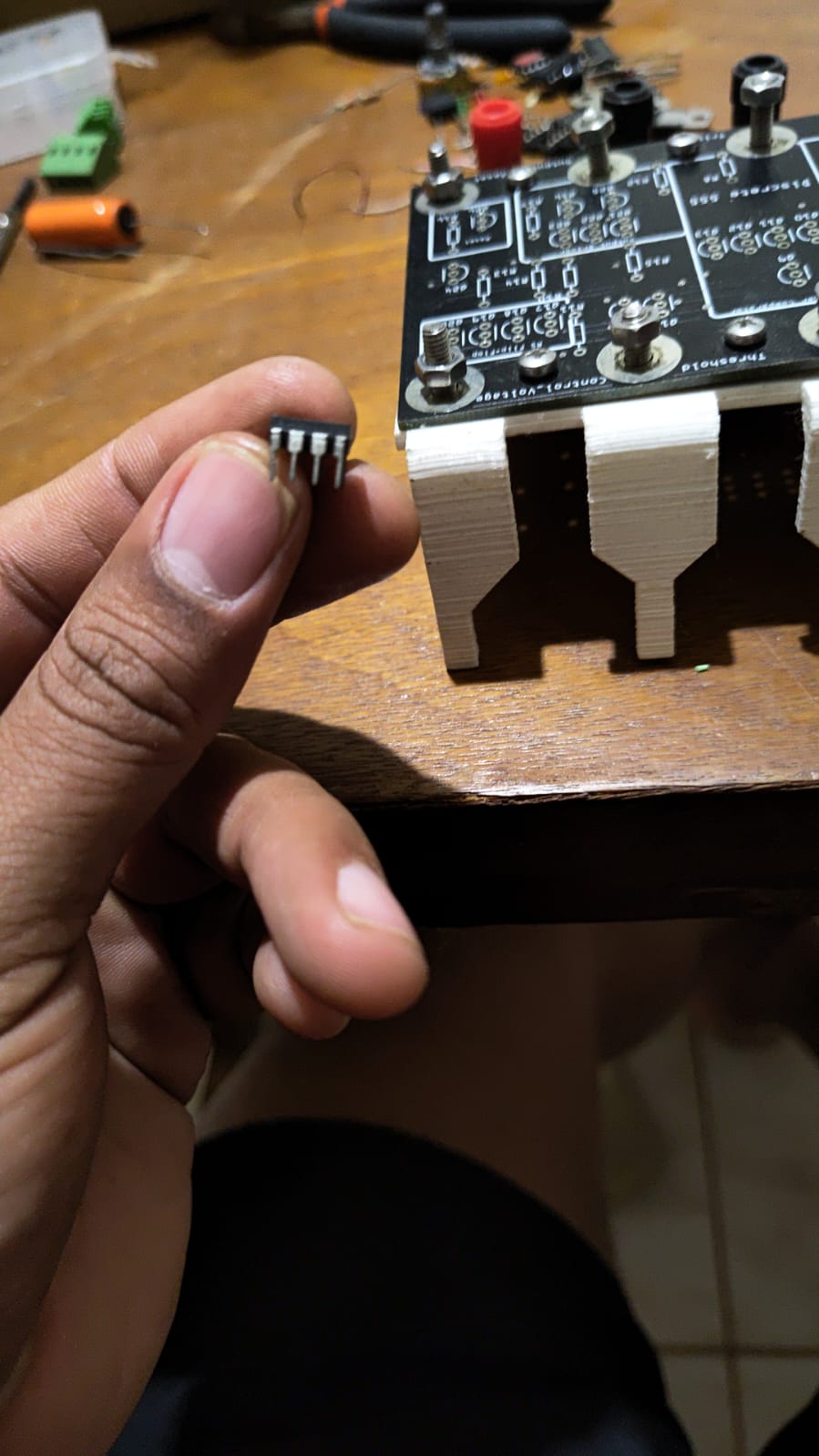

Quando contei a ideia a um colega, ele resumiu o projeto como “reinventar a roda”. A observação fazia sentido do ponto de vista prático. Um CI 555 pronto é barato, estável e compacto. Mas a intenção era outra.

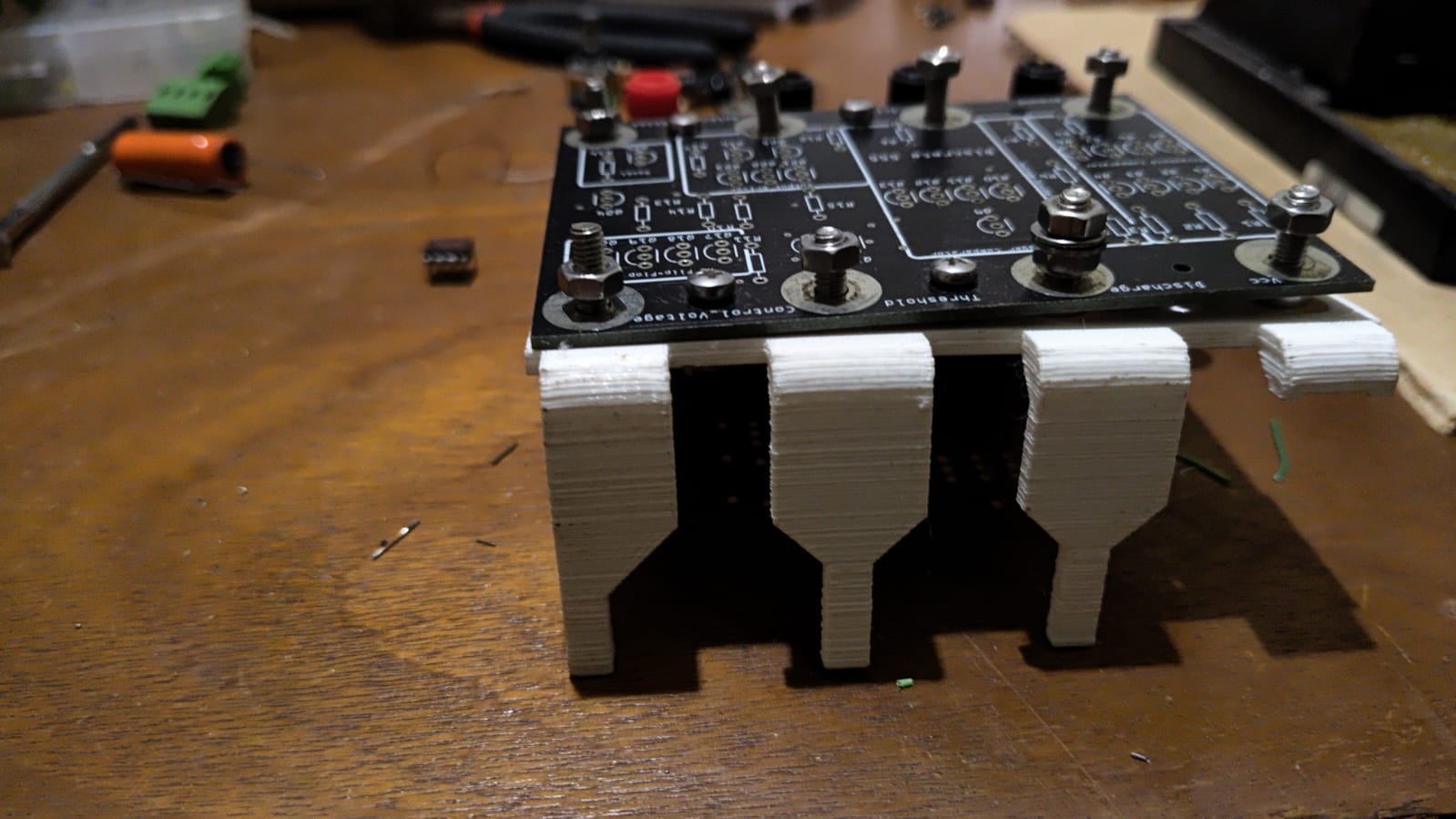

O objetivo não era substituir o circuito integrado, e sim ampliar sua estrutura até que comparadores, latch, descarga e estágio de saída pudessem ser vistos, montados e medidos individualmente.

AMPLIAR ↗

O QUE EXISTE DENTRO DE UM 555.

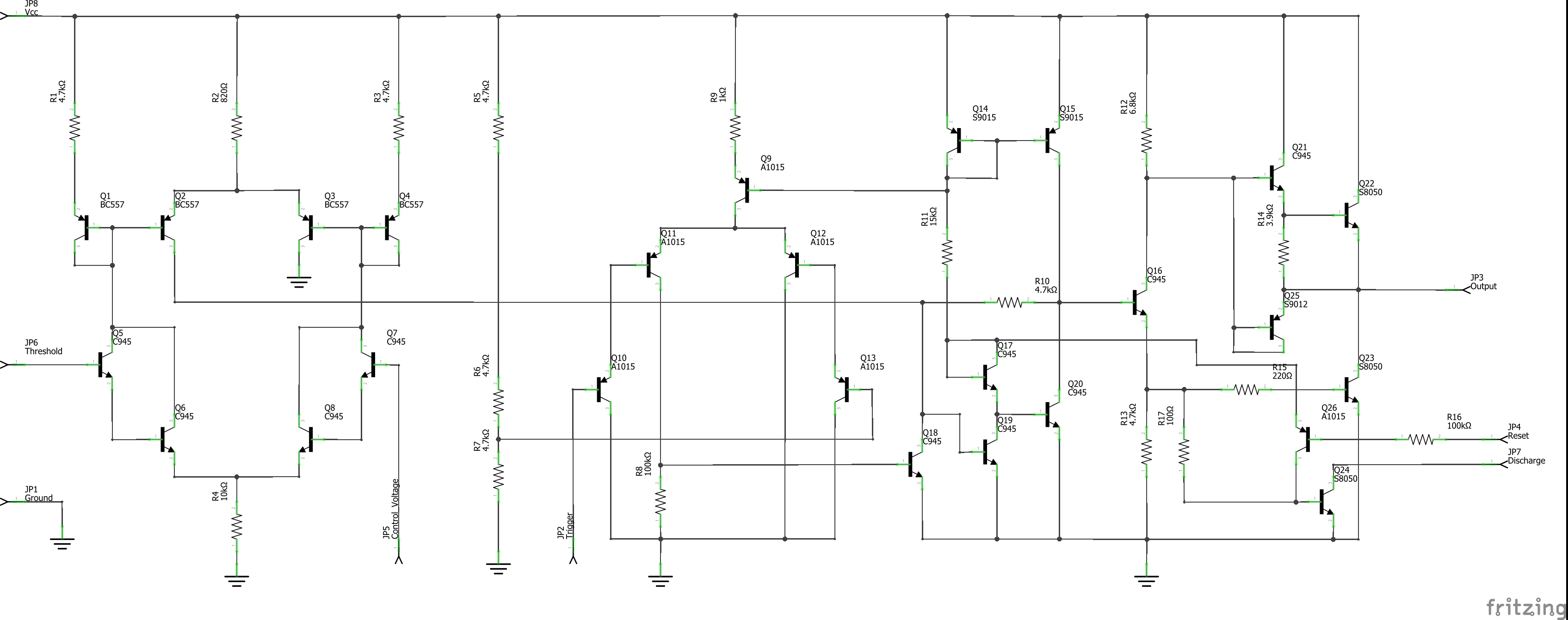

Projetado por Hans Camenzind para a Signetics e lançado em 1971, o 555 reuniu em oito pinos uma arquitetura versátil para temporização e oscilação. Seu funcionamento pode ser entendido como a interação de alguns blocos principais.

Essa combinação permite modos monoestável e astável, geração de pulsos, atrasos, clocks simples, pisca-piscas e formas rudimentares de modulação por largura de pulso. Aqui, porém, o valor principal era didático: acompanhar o sinal atravessando cada bloco.

O PREÇO DE UMA IDEIA DIDÁTICA.

Uma cotação nacional feita em 2020 registrou os valores abaixo para placas de 75 × 100 mm e prazo informado de cinco dias. São valores nominais da época, sem correção monetária. A cotação não foi contratada.

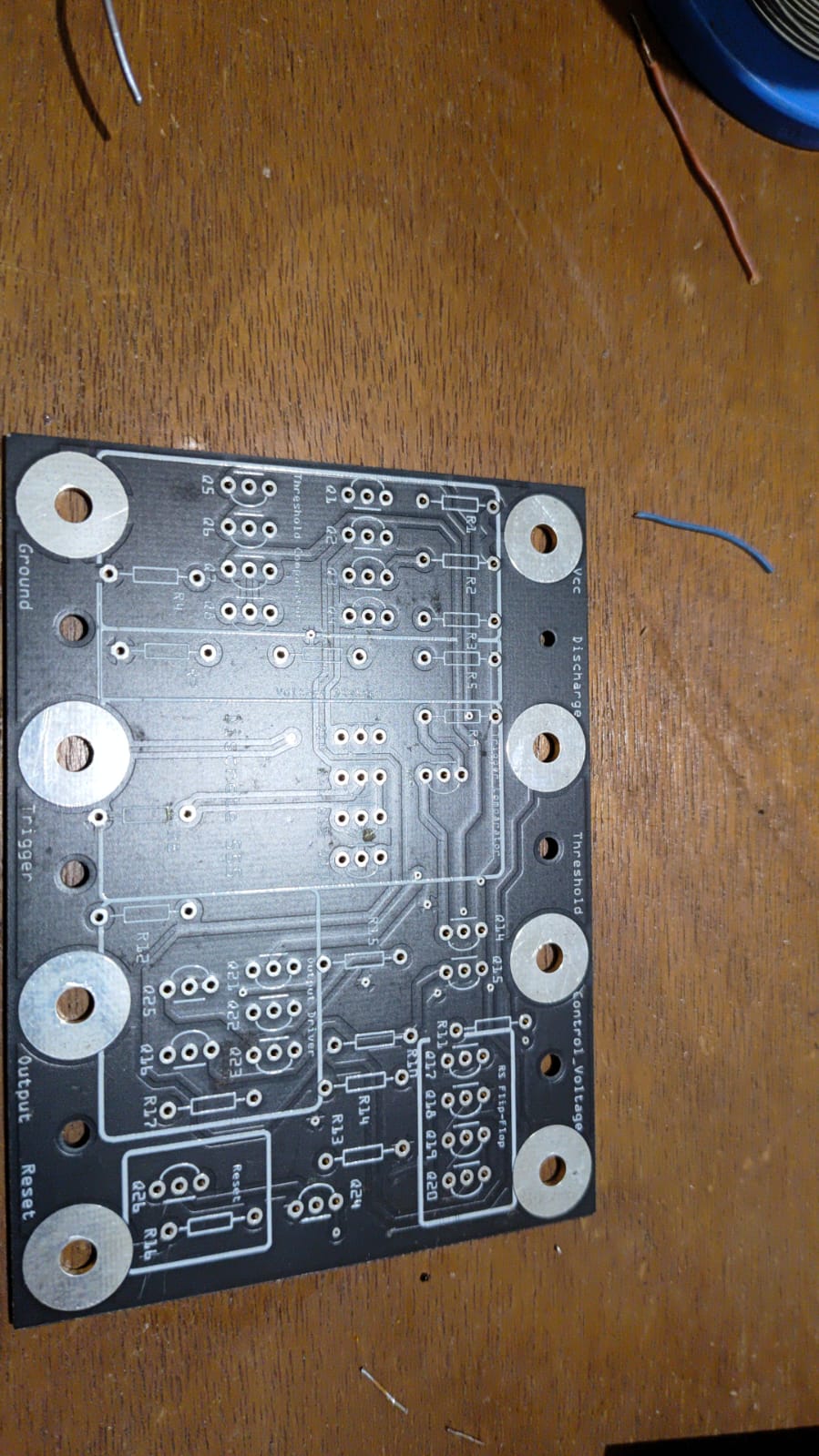

A PLACA FOI FABRICADA ANTES DE SER VALIDADA.

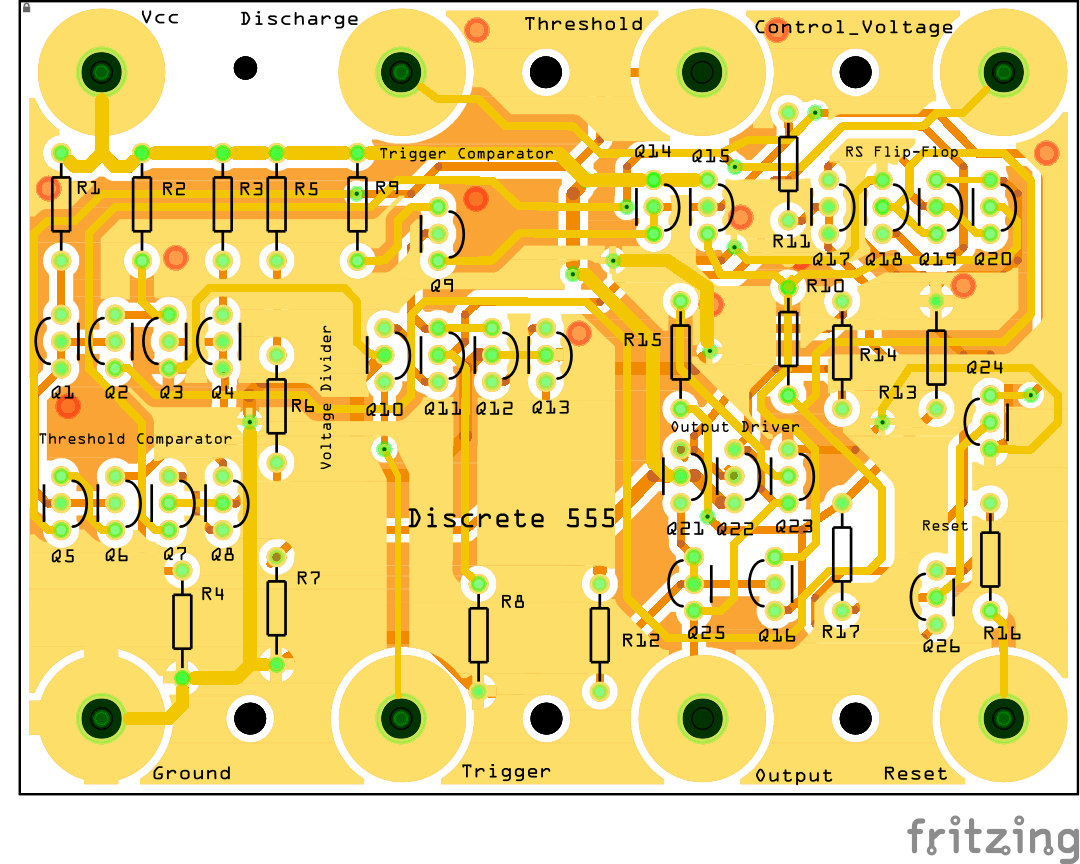

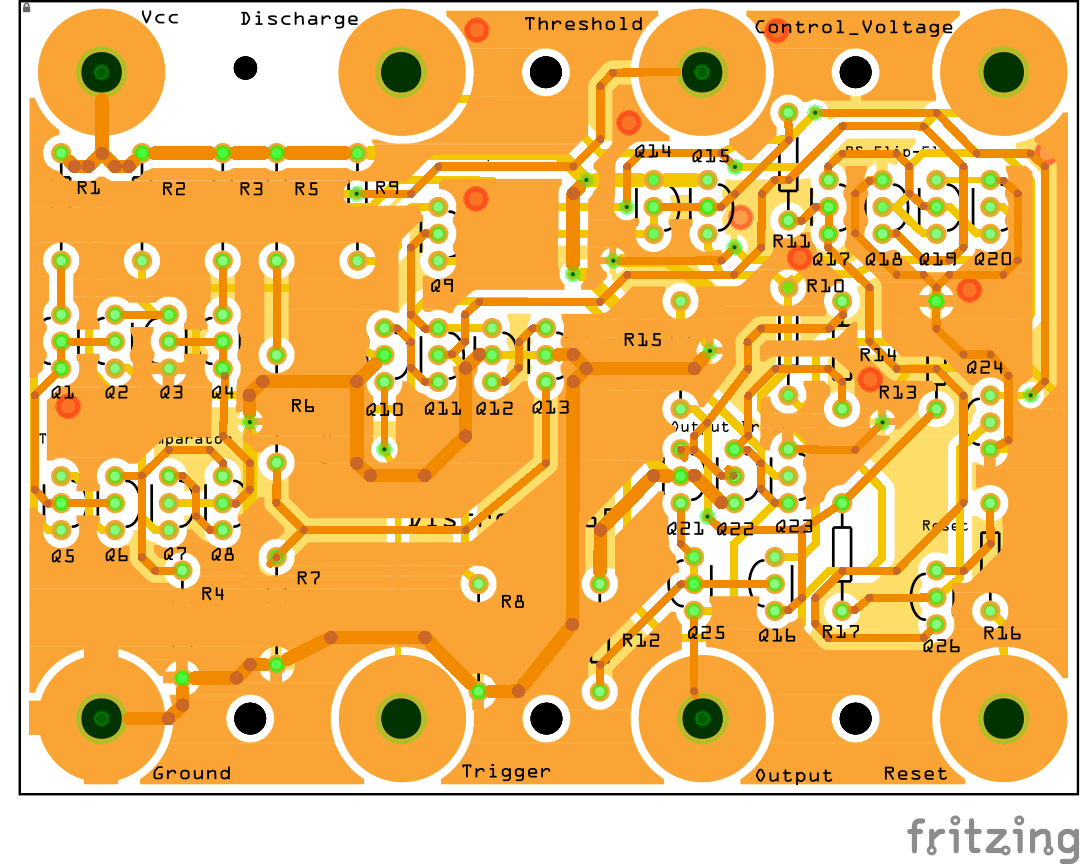

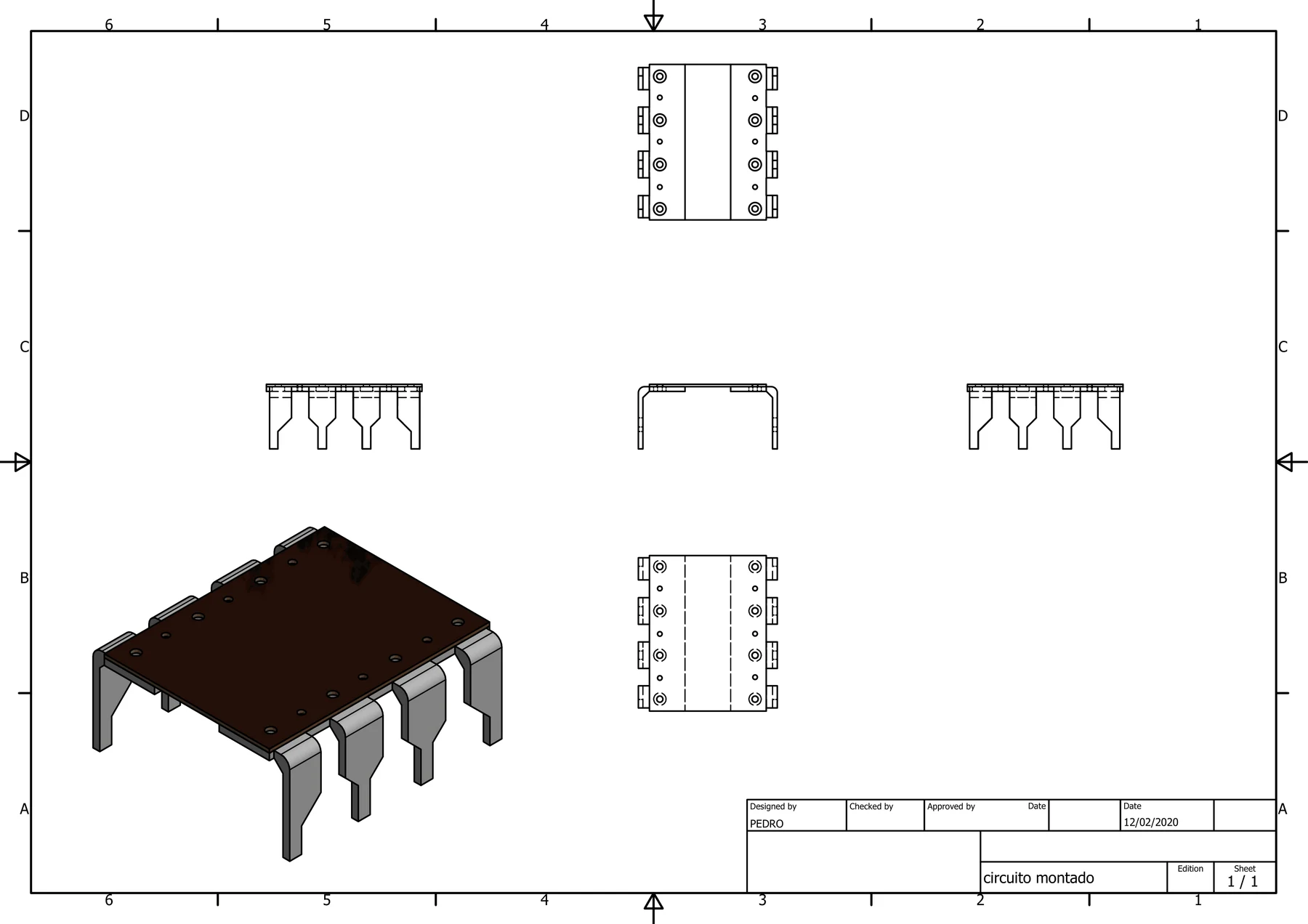

O maior erro do processo foi não montar e verificar o circuito inteiro em protoboard antes de enviar a PCB para fabricação. A placa física consolidou, de uma vez, hipóteses elétricas, pinagens, footprints, dimensões mecânicas e decisões de roteamento que ainda não tinham sido demonstradas.

Em configuração astável, o melhor resultado observado foi um único acionamento próximo do intervalo esperado pela rede RC. Depois disso, o circuito permanecia travado. Isso não demonstra que a arquitetura estivesse correta; apenas oferece uma pista de que parte do caminho de temporização reagia ao estado inicial.

Hipóteses para o travamento

• transistor de descarga sem comutar ou capacitor sem descarregar;
• latch permanecendo em um único estado;
• comparador inferior sem produzir o reset esperado;
• pinagem E/B/C ou footprint incompatível com o transistor usado;
• RESET ou CONTROL sem uma condição elétrica bem definida;
• erro de conexão entre esquema e layout ou polarização incorreta de um nó interno.

Esses itens continuam sendo hipóteses. Sem medições organizadas dos nós internos, não existe base para atribuir o problema a uma causa única.

A REV. 1 ENTROU EM RECUPERAÇÃO.

O projeto ficou parado por anos, mas não morreu. As unidades não montadas preservam a possibilidade de retomar o trabalho sem esconder a primeira revisão. Agora ele entra em fase de recuperação: primeiro entender a Rev. 1, depois corrigir o circuito e só então pensar em uma nova placa no KiCad.

1. organizar melhor o repositório técnico e separar os arquivos por revisão;
2. preservar a Rev. 1 como registro histórico;

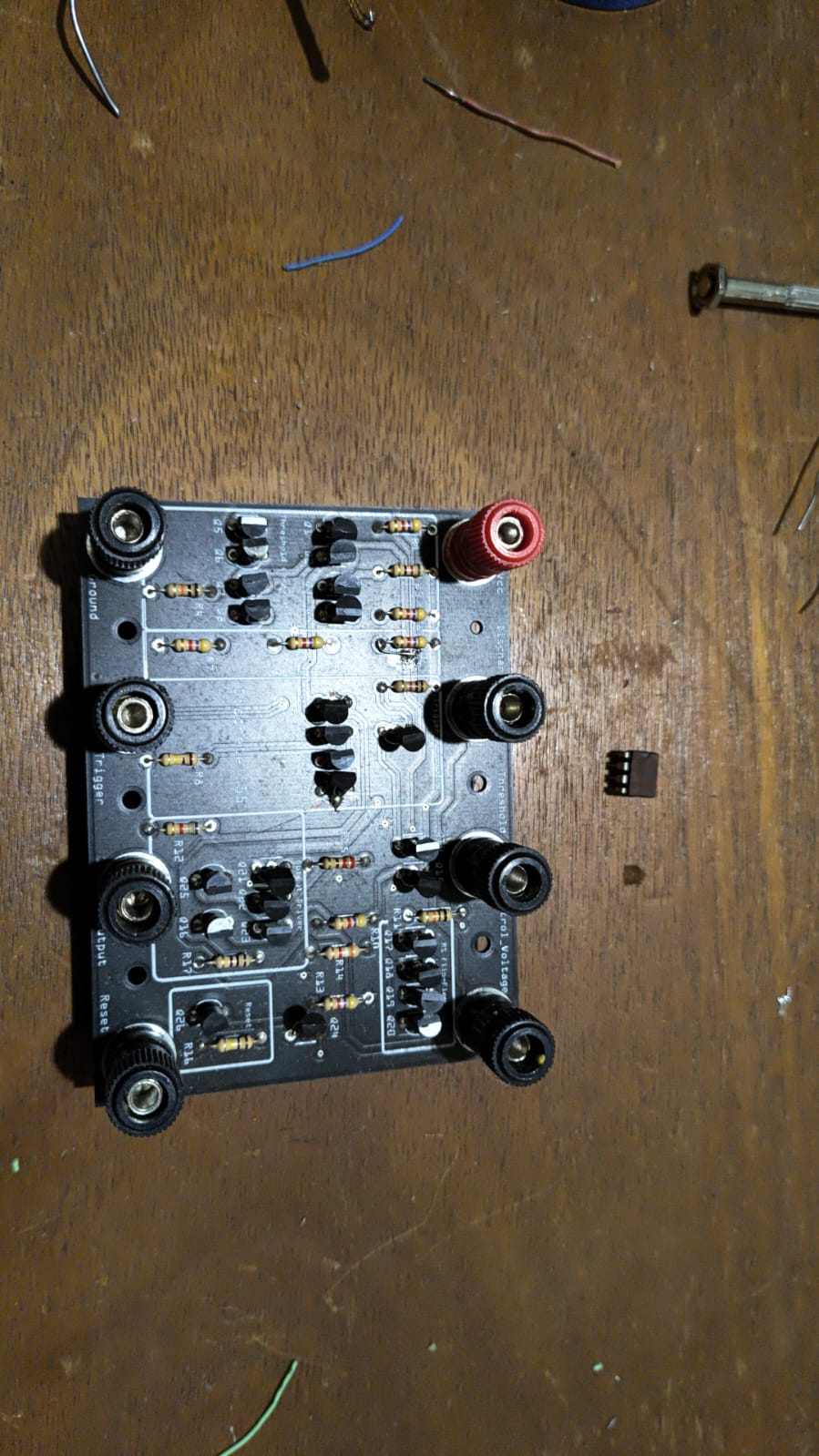

3. localizar e confirmar a unidade que chegou a funcionar parcialmente;
4. diagnosticar o travamento no modo astável;
5. revisar a pinagem dos transistores e a continuidade da placa;
6. testar divisor, comparadores, latch e descarga separadamente;
7. migrar o projeto para KiCad e validar o circuito antes de fabricar uma nova PCB;
8. somente depois definir uma Rev. 2 fabricável.

O estado atual é Rev. 1 em diagnóstico. Ela não é um substituto funcional para o NE555, e nenhuma revisão posterior deve ser tratada como montada ou validada.
