Caso 0 — quando um inversor vira doador de peças

01 / ORIGEM

ANTES DO REPARO, VEIO A CURIOSIDADE.

Quando entrei no setor de energia solar, acompanhei muitos inversores substituídos em garantia. Alguns apresentavam falhas localizadas; outros chegavam com danos extensos. Naquele momento eu ainda não tinha repertório para avaliar tudo o que via. A primeira etapa foi observar, desmontar e tentar reconhecer os blocos.

Esse contato não começou como uma prática estruturada de manutenção. Começou como aprendizado. Equipamentos que não voltariam ao campo passaram a servir de referência física: conectores, placas, módulos, arranjos mecânicos e soluções construtivas que dificilmente seriam compreendidos apenas por fotografias.

[ CONTEXTO DE GARANTIA ]

Equipamentos em garantia não eram abertos sem autorização. Reparos locais só entravam em consideração quando havia permissão e quando a falha parecia limitada. O fluxo formal de substituição podia levar semanas ou meses; em situações simples e autorizadas, um reparo localizado podia reduzir esse intervalo para poucos dias.

02 / FALHAS LOCALIZADAS

NEM TODA FALHA EXIGIA TROCAR O EQUIPAMENTO INTEIRO.

Alguns casos se concentravam em elementos acessíveis e delimitados: um conector fotovoltaico, uma conexão de saída em corrente alternada ou o conjunto de display. Isso não tornava o diagnóstico trivial, mas mudava a escala do problema.

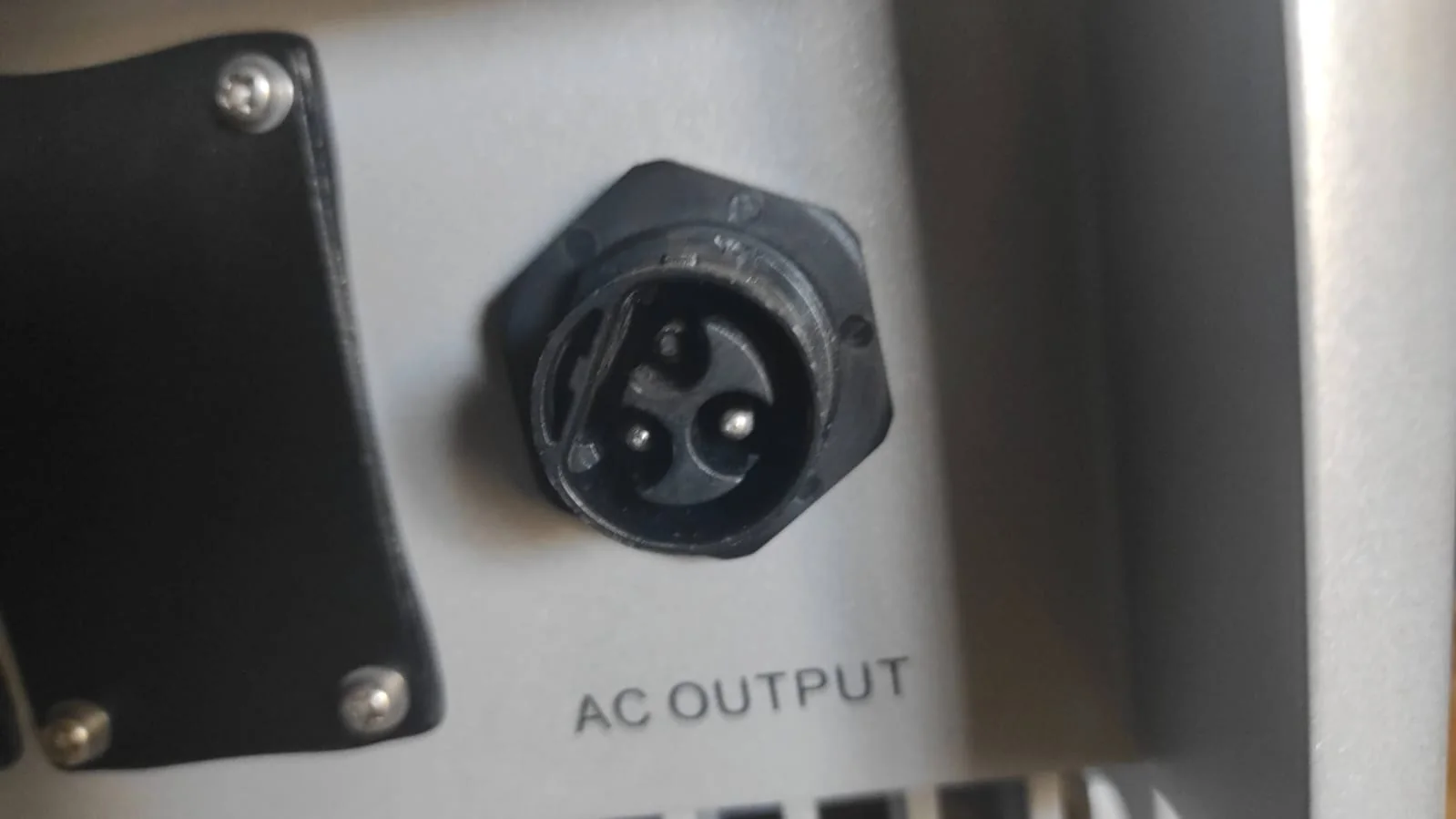

Conector de saída em corrente alternada com sinais de dano térmico — Exemplo de dano localizado na conexão de saída CA. A imagem registra o efeito observado, não determina sozinha a causa.

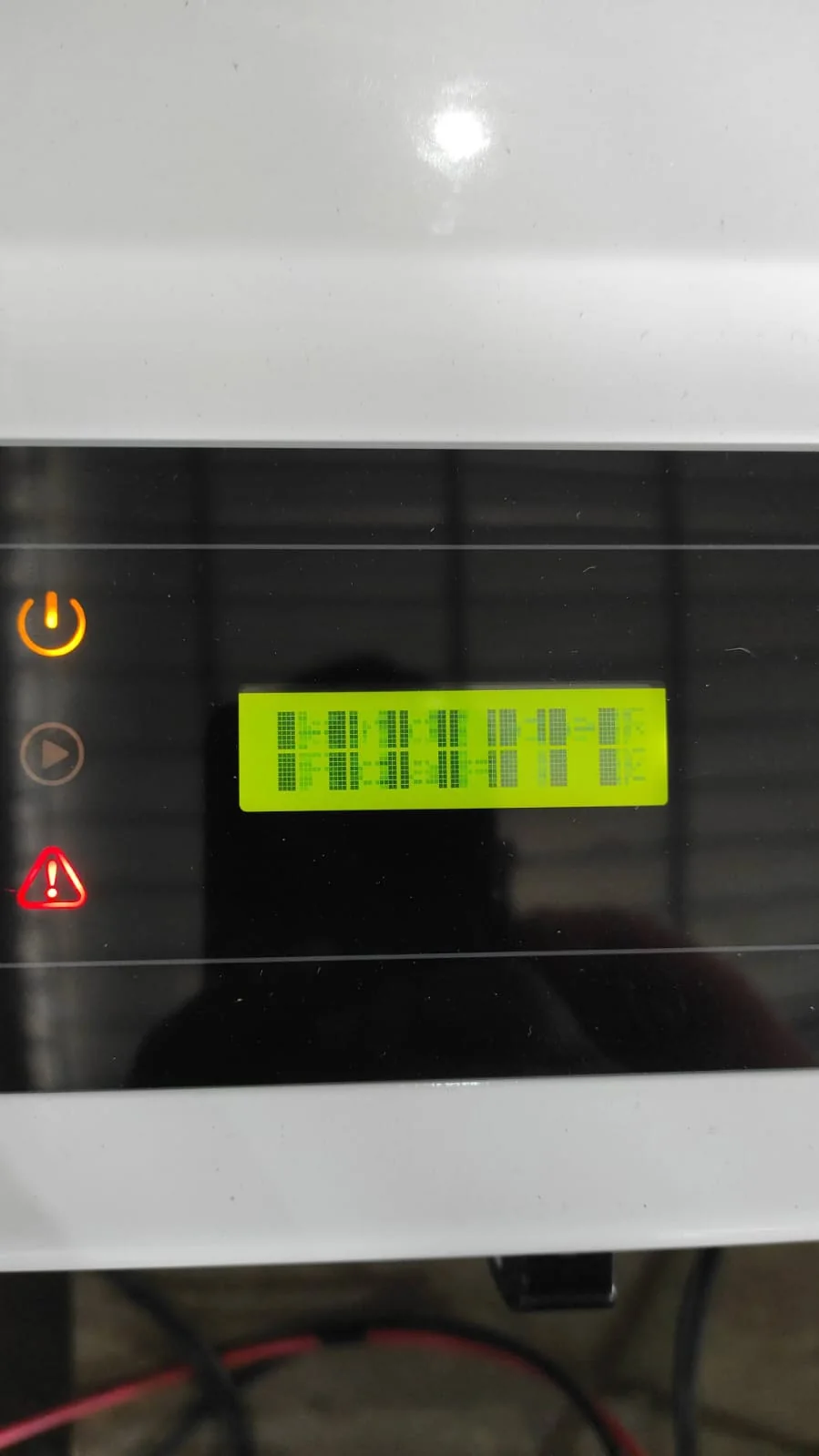

Display de inversor aceso, mas exibindo caracteres ilegíveis — Exemplo de falha no conjunto de display. O registro visual não é suficiente para atribuir uma causa específica.

O ponto importante era separar aparência, sintoma e conclusão. Um conector danificado não explica automaticamente por que houve aquecimento; um display ilegível não define, por si só, se a origem está no módulo, na comunicação ou em outra parte do circuito.

03 / QUANDO O DANO CRESCE

ELETRÔNICA DE POTÊNCIA AUMENTA A INCERTEZA.

Falhas em semicondutores de potência, trilhas e regiões carbonizadas elevavam muito a complexidade. Elas podiam envolver componentes vizinhos, isolamento comprometido e defeitos que não apareciam em uma inspeção superficial. Ainda assim, dano severo não significava automaticamente que todo o inversor era irrecuperável.

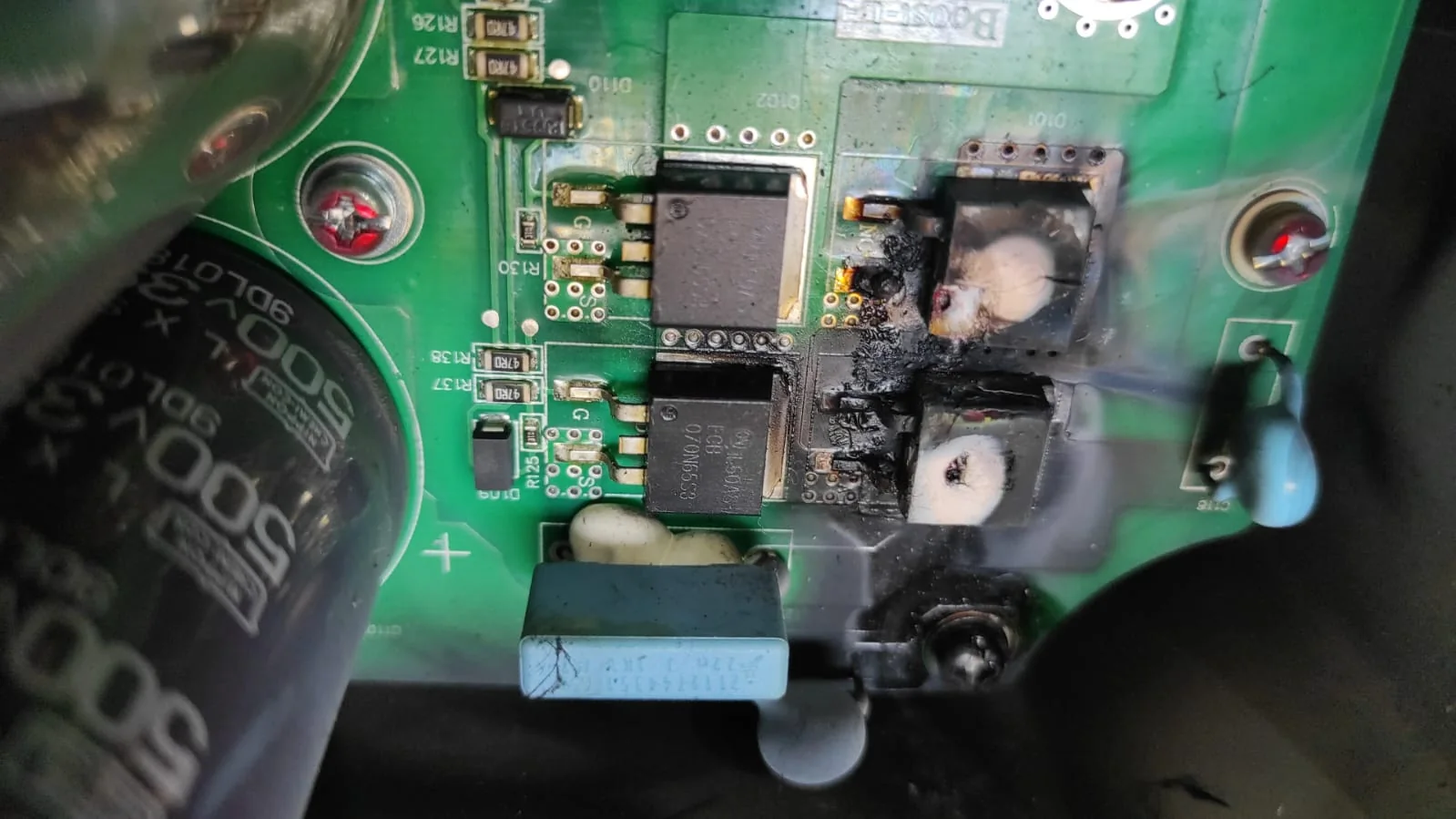

Região de uma placa de potência com semicondutores e encapsulamentos carbonizados — Dano térmico concentrado em semicondutores de potência e na região ao redor.

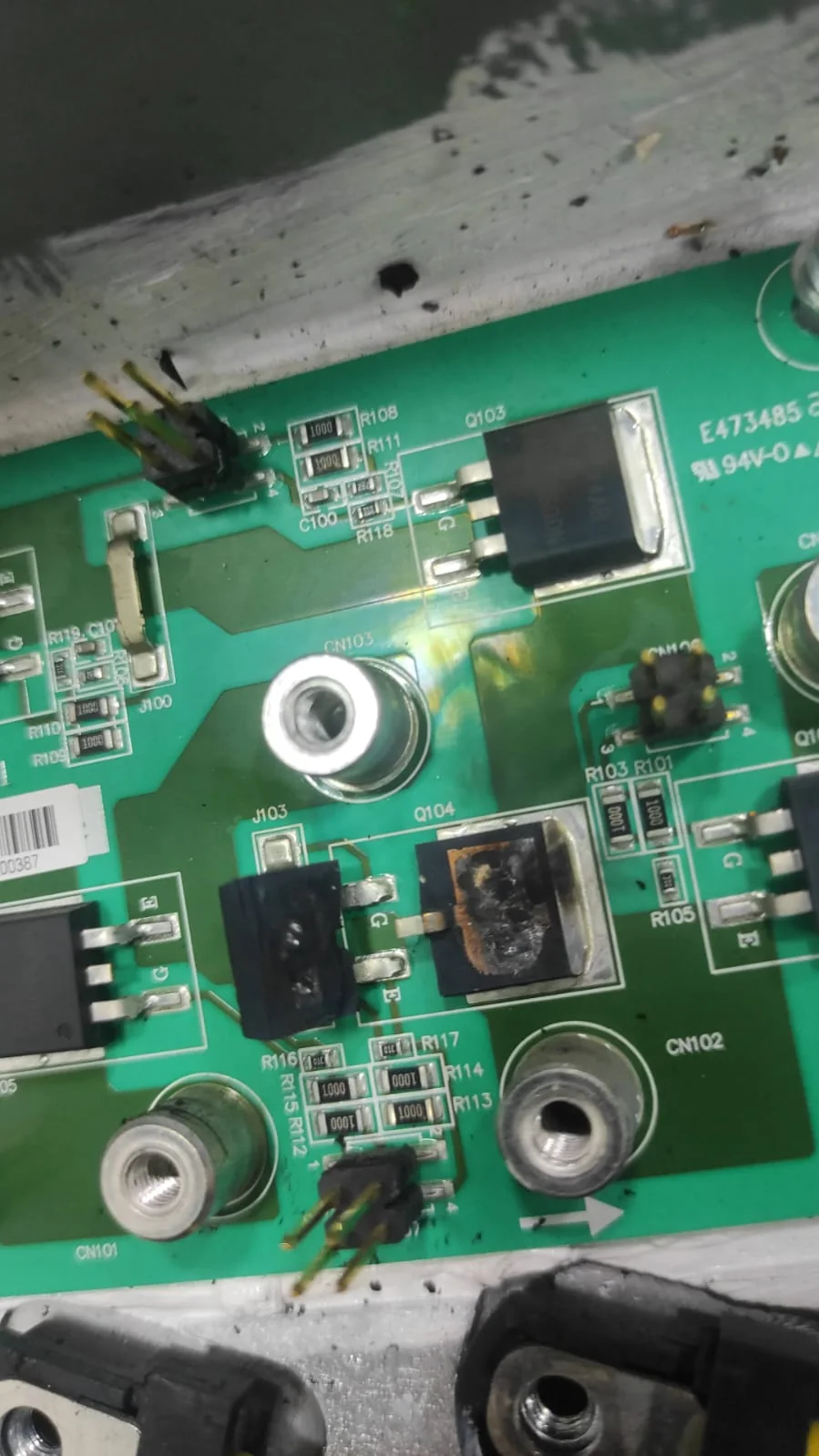

Placa eletrônica com um semicondutor de potência visivelmente destruído — Outro exemplo de falha em potência: a peça visivelmente atingida pode ser apenas parte do diagnóstico.

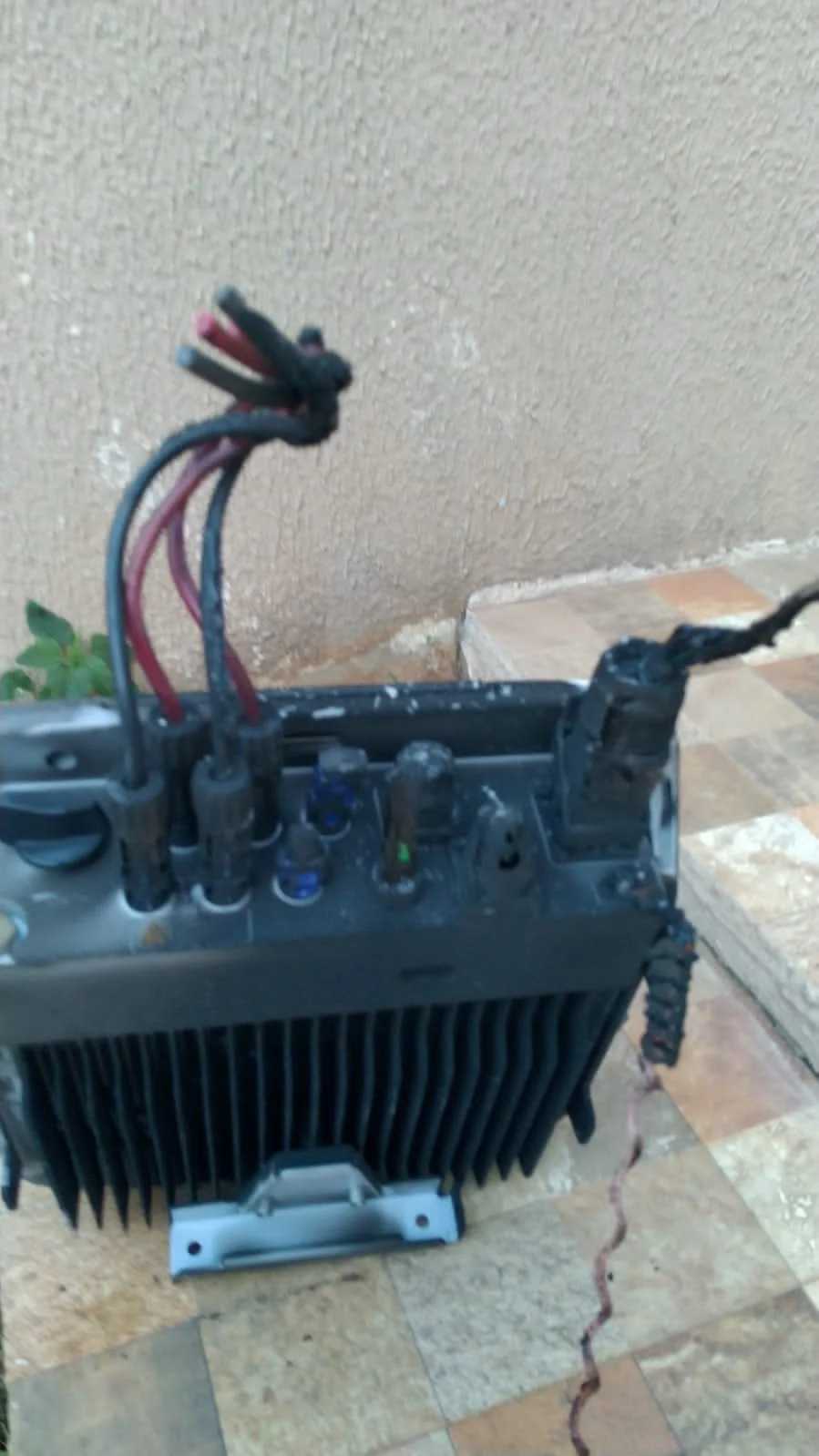

Inversor muito danificado, com carcaça escurecida e cabos atingidos — Um dos casos em que a extensão do dano ultrapassou um reparo razoável. Só a fotografia não permite afirmar a causa do incêndio ou do aquecimento.

APARÊNCIA NÃO SUBSTITUI DIAGNÓSTICO

Em outro registro técnico, um equipamento exposto externamente ao fogo ainda preservava parte importante da eletrônica interna. A observação reforçou uma regra: nem uma carcaça muito afetada prova perda total, nem um exterior aparentemente íntegro garante que o interior esteja seguro.

04 / DOADORES

O VALOR NÃO ESTAVA EM “LUCRAR” COM A SUCATA.

Os inversores sem retorno previsto passaram a cumprir outra função: fornecer peças difíceis de encontrar, permitir comparações e reduzir o descarte de componentes ainda verificáveis. Não havia remuneração adicional por isso. O ganho era operacional e técnico: menos desperdício, possibilidade de reduzir o tempo de indisponibilidade e um laboratório real para aprender.

Uma peça retirada de um doador não se torna adequada apenas porque encaixa. Estado físico, características elétricas, pressão de contato, vedação, polaridade, capacidade de corrente e tensão e compatibilidade mecânica precisam ser conferidos antes de qualquer reaproveitamento.

[ LIMITE DA IDEIA ]

“Doador” não é sinônimo de estoque aprovado. Componentes carbonizados, deformados, contaminados, sem rastreabilidade suficiente ou incompatíveis devem ser descartados, mesmo que pareçam disponíveis.

05 / TRÊS INVERSORES

AS FOTOGRAFIAS REGISTRAM TRÊS HISTÓRIAS DIFERENTES.

As trocas de conectores não pertencem a uma única sequência. São três intervenções feitas em momentos e condições diferentes. Registrá-las é importante para separar as histórias e preservar o que tornou cada experiência de reparo única. Cada caso é um caso, mesmo quando seguimos o mesmo procedimento.

INVERSOR 1 — O CHOQUE

Esse inversor estava guardado havia alguns meses. Quando o abri para retirar o conector MC4 danificado, tomei um choque em um dos capacitores de entrada, que ainda conservava carga. Foi uma lição que me ensinou a trabalhar com segurança e a nunca presumir que um equipamento está seguro apenas porque permanece desenergizado há muito tempo.

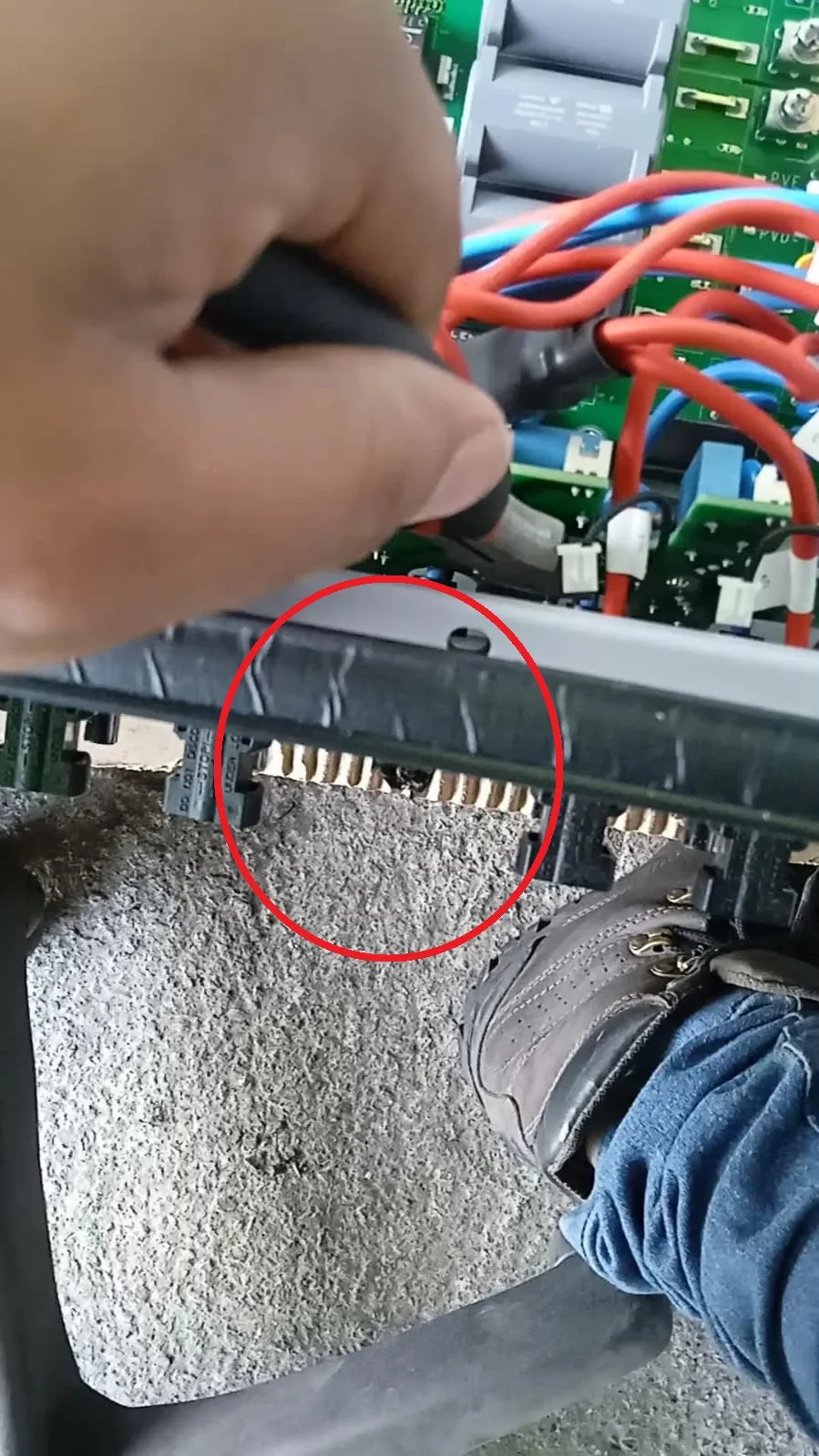

Intervenção no painel de conectores fotovoltaicos do inversor 1 — Inversor 1 durante a intervenção nos conectores. Foi durante a desmontagem deste equipamento que tomei um choque.

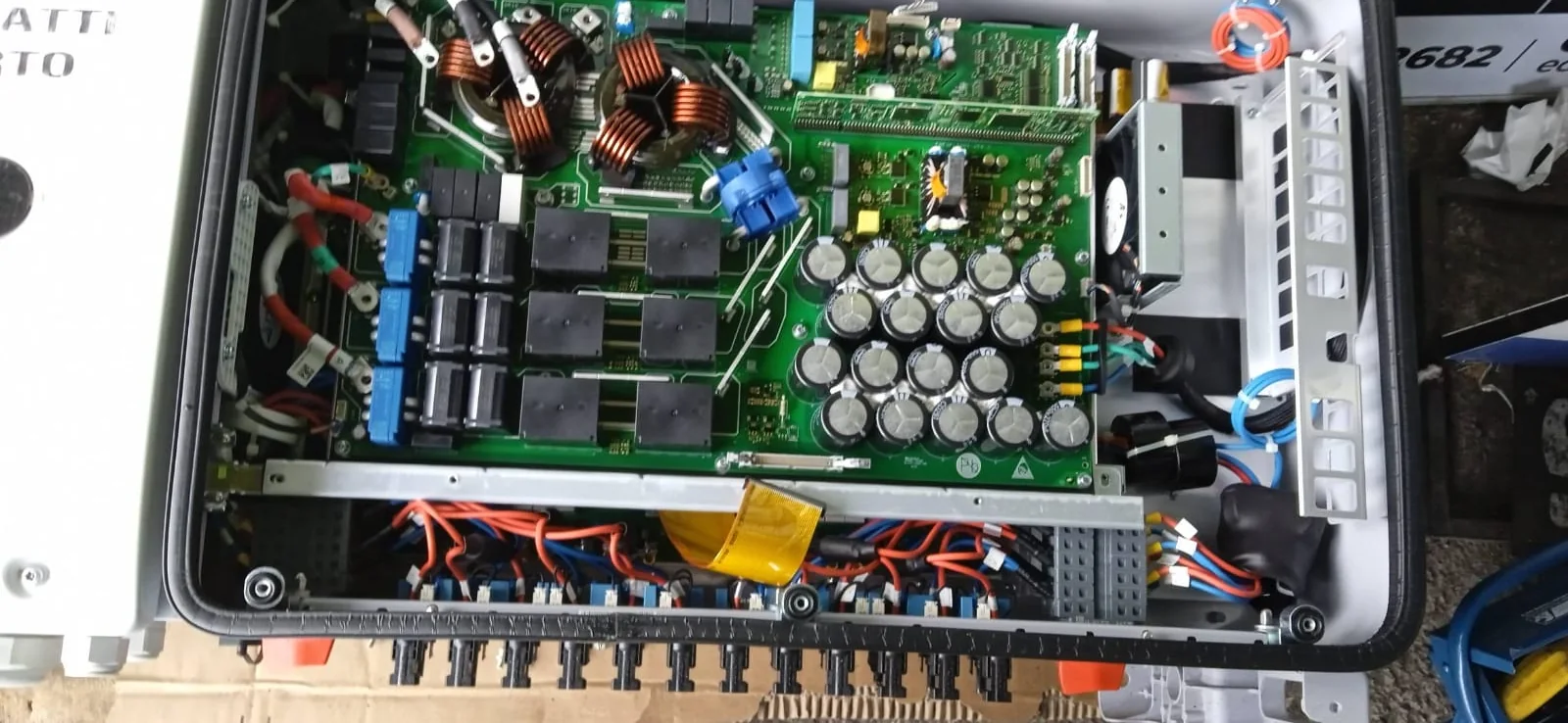

Vista interna ampla do inversor 1 aberto — Vista interna do mesmo inversor após a troca do conector. A experiência passou a fazer parte do aprendizado sobre descarga, medição e confirmação de ausência de tensão.

[ A LIÇÃO QUE FICOU ]

O tempo guardado não era garantia de ausência de carga. Desde então, passei a tratar a confirmação da descarga e a medição antes do contato como parte indispensável do trabalho.

INVERSOR 2 — A MESA DO COMPUTADOR

O segundo inversor foi reparado sobre a mesma mesa em que eu usava o computador, porque naquele período não havia outro lugar disponível. A fotografia preserva essa limitação de infraestrutura. Ela não representa uma bancada recomendada para manutenção de equipamentos de potência.

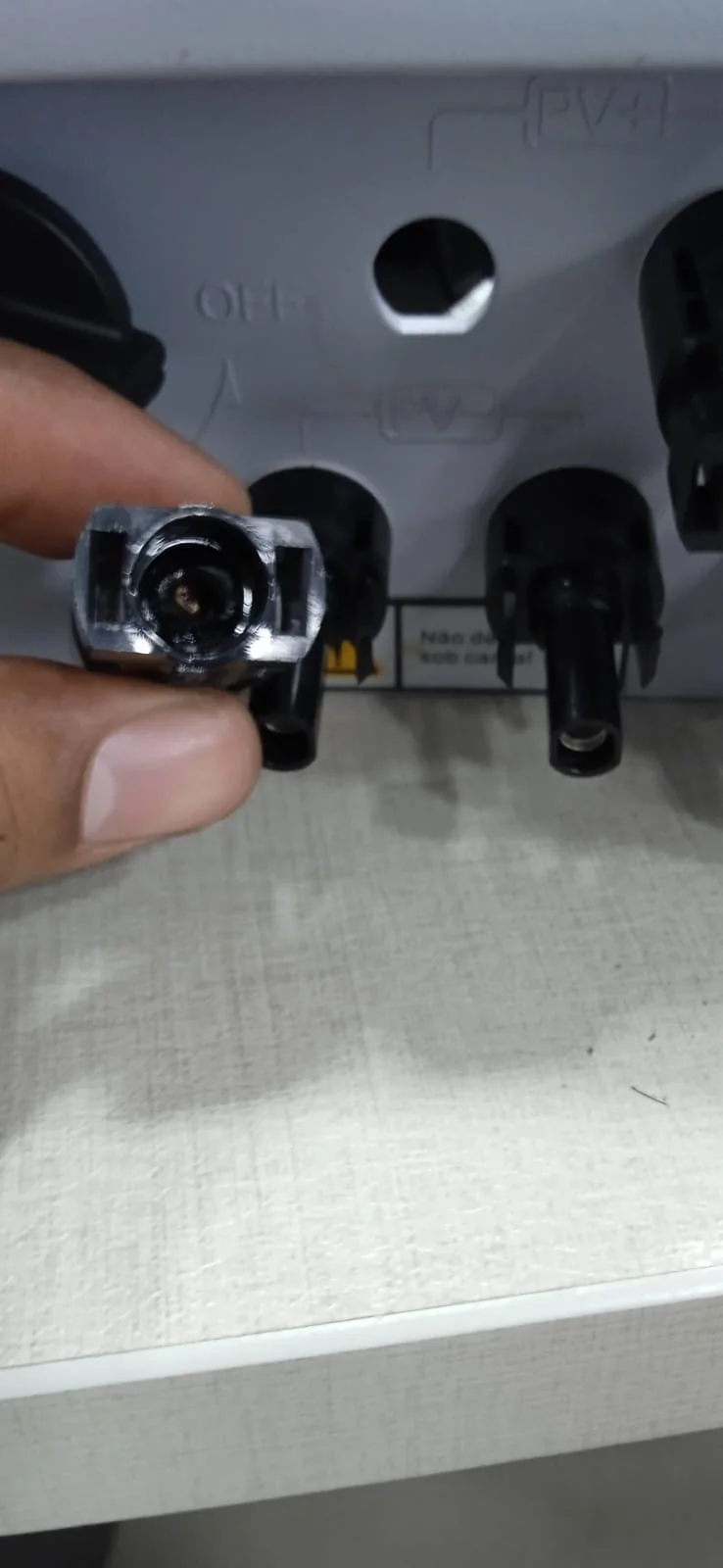

Conector fotovoltaico danificado do inversor 2 diante do painel de conexões — Inversor 2: conector FV com dano visível antes da intervenção.

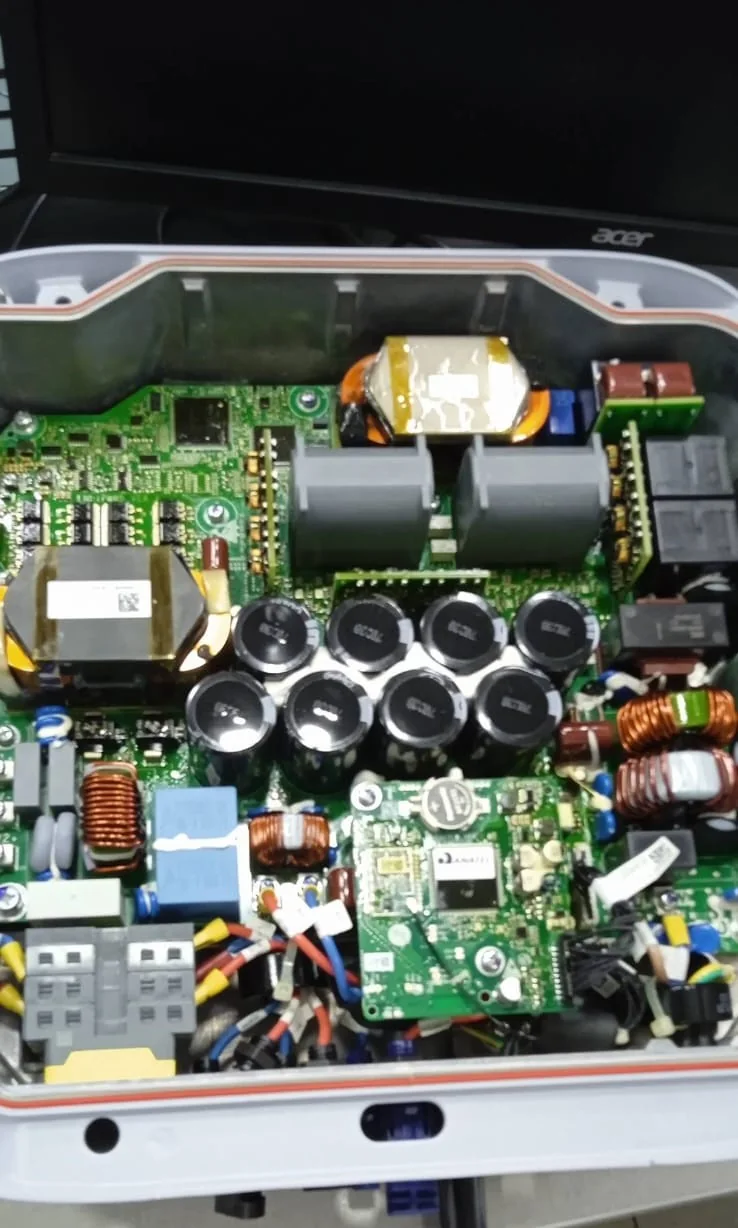

Inversor 2 aberto sobre a mesa onde também ficava o computador — O inversor 2 aberto sobre a mesa do computador, o único espaço disponível para o reparo naquele momento.

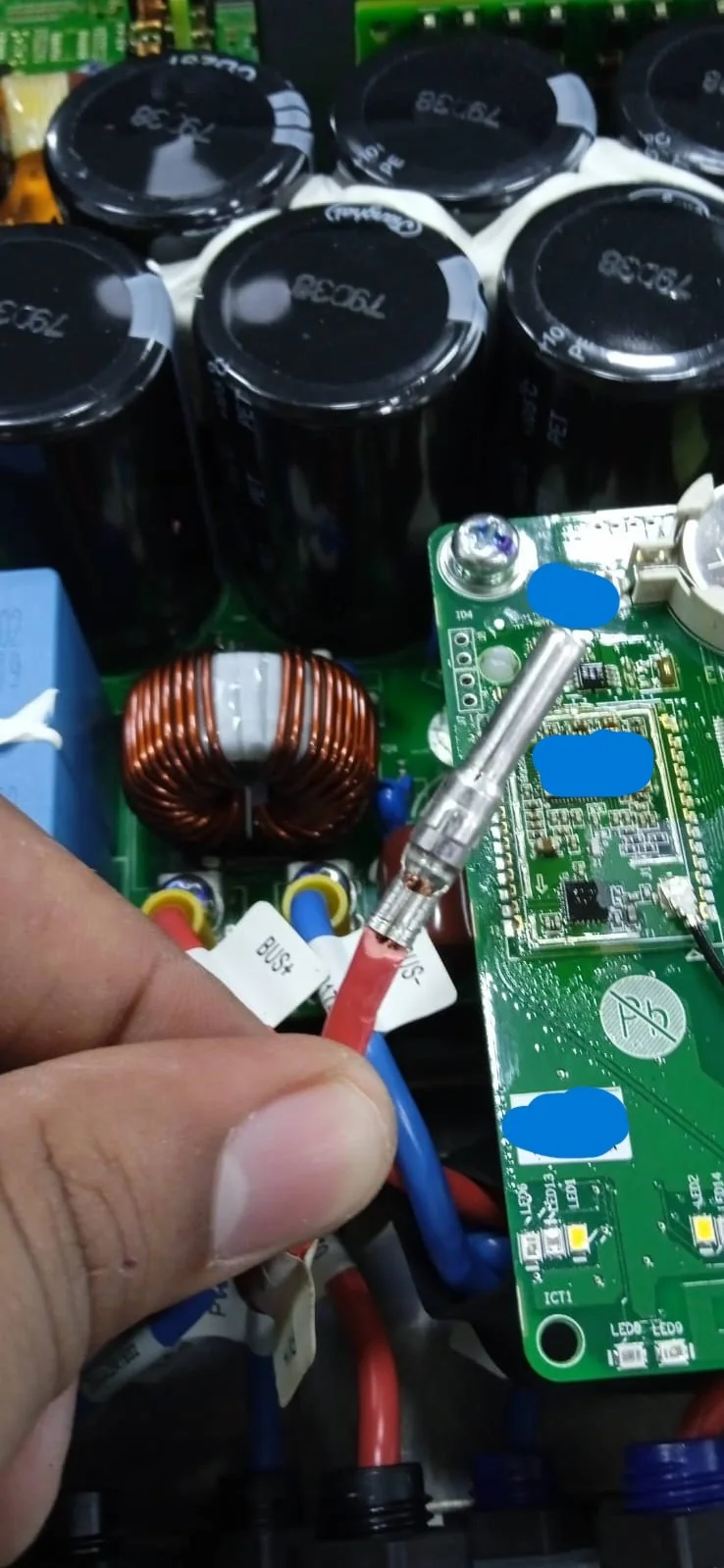

Interior do inversor 2 durante a conclusão da troca do conector fotovoltaico — Registro interno do inversor 2 durante a conclusão da troca. QR codes e identificadores individuais foram ocultados pelo autor antes da publicação.

INVERSOR 3 — O CASO RECENTE

As quatro fotografias seguintes pertencem ao terceiro inversor: o Huawei SUN2000-60KTL-M0, de 60 kW. É nele que aparecem o conector removido, a peça doadora e a solução interna adotada para preservar o chicote existente.

ALTA TENSÃO / TRABALHO ESPECIALIZADO

O choque ocorrido no inversor 1 torna o aviso concreto: “desligado” não significa necessariamente desenergizado. Inversores fotovoltaicos podem manter energia armazenada e reunir tensões perigosas em corrente contínua e alternada. Isolamento das fontes, tempo de descarga especificado, confirmação de ausência de tensão, instrumentos e EPIs adequados são indispensáveis. Este registro não é um tutorial nem autoriza atalhos.

06 / O CASO RECENTE

UM CONECTOR FV EM UM HUAWEI SUN2000-60KTL-M0 DE 60 kW.

Em um reparo recente, a falha estava associada a um conector fotovoltaico. A peça substituta veio de um inversor WEG SIW400 ST075 destinado ao Caso 1 desta série. Isso não estabelece compatibilidade genérica entre equipamentos Huawei e WEG: descreve somente a peça examinada e aplicada neste reparo específico.

RETIRAR E INSPECIONAR

O corpo plástico e o contato apresentavam sinais de dano térmico. A remoção permitiu examinar também o terminal, o condutor e a região que havia trabalhado sob aquecimento.

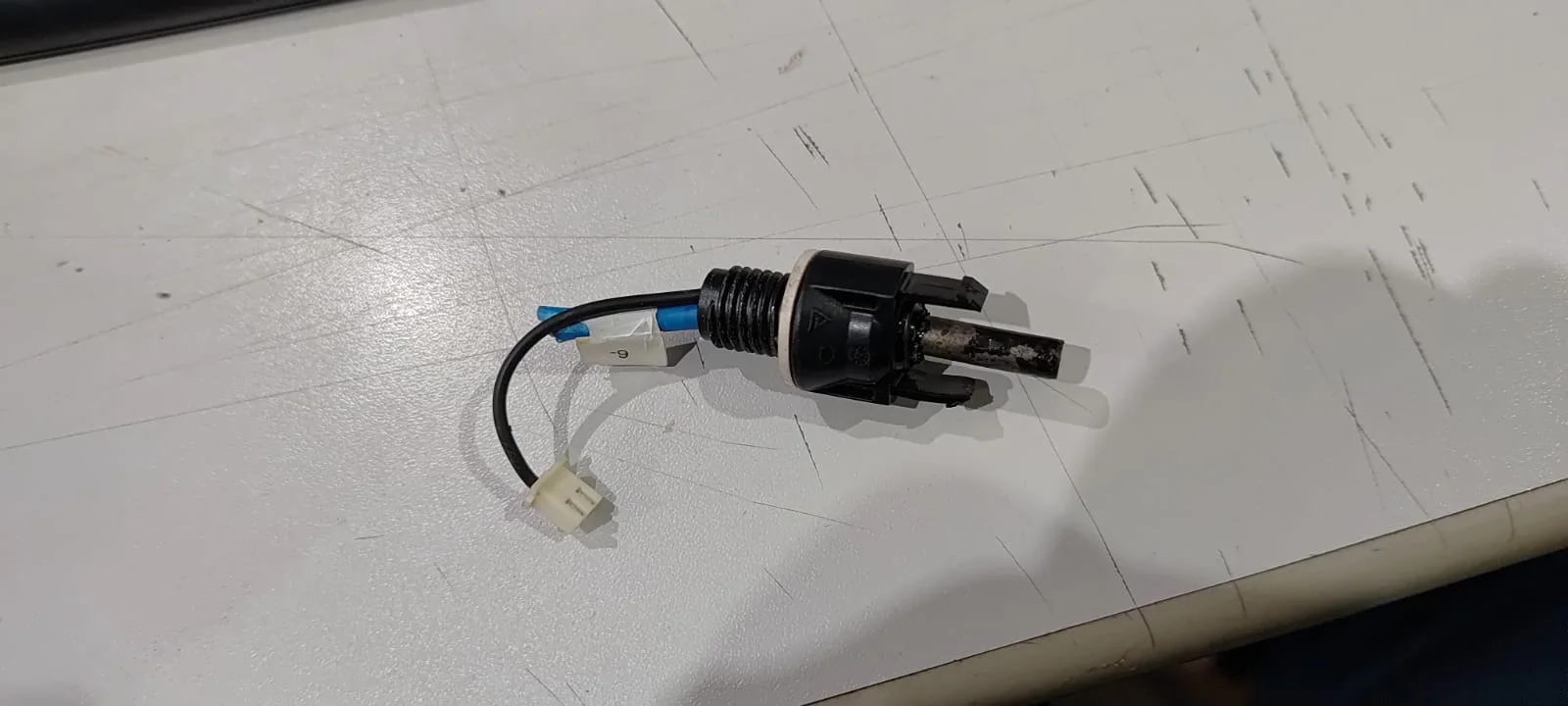

Conector fotovoltaico removido do inversor 3 com pequeno chicote e terminal exposto — Inversor 3: conector FV removido do Huawei recente para inspeção do contato e do trecho de cabo associado.

SELECIONAR O DOADOR

O conector reaproveitado foi retirado do WEG SIW400 ST075 e avaliado para este caso. A decisão foi específica; não é uma recomendação de intercâmbio entre modelos.

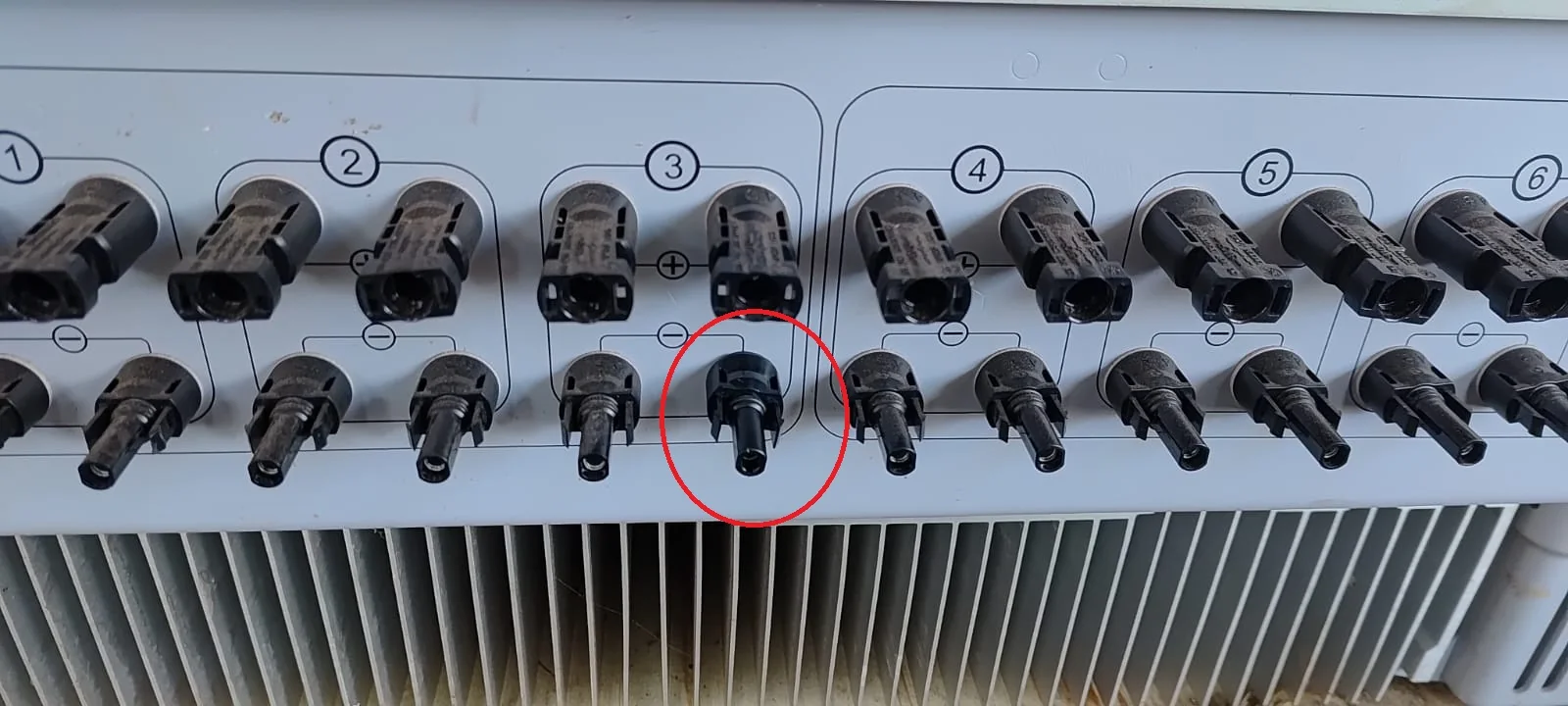

Painel de conectores fotovoltaicos do inversor doador, com uma posição destacada — Origem da peça reaproveitada: o inversor doador documentado separadamente no Caso 1.

PRESERVAR O CHICOTE

Para evitar a remoção de várias placas, abraçadeiras e um trecho maior de fiação, o reparo preservou o chicote existente e criou a conexão no interior do inversor. Foi uma solução daquele equipamento específico.

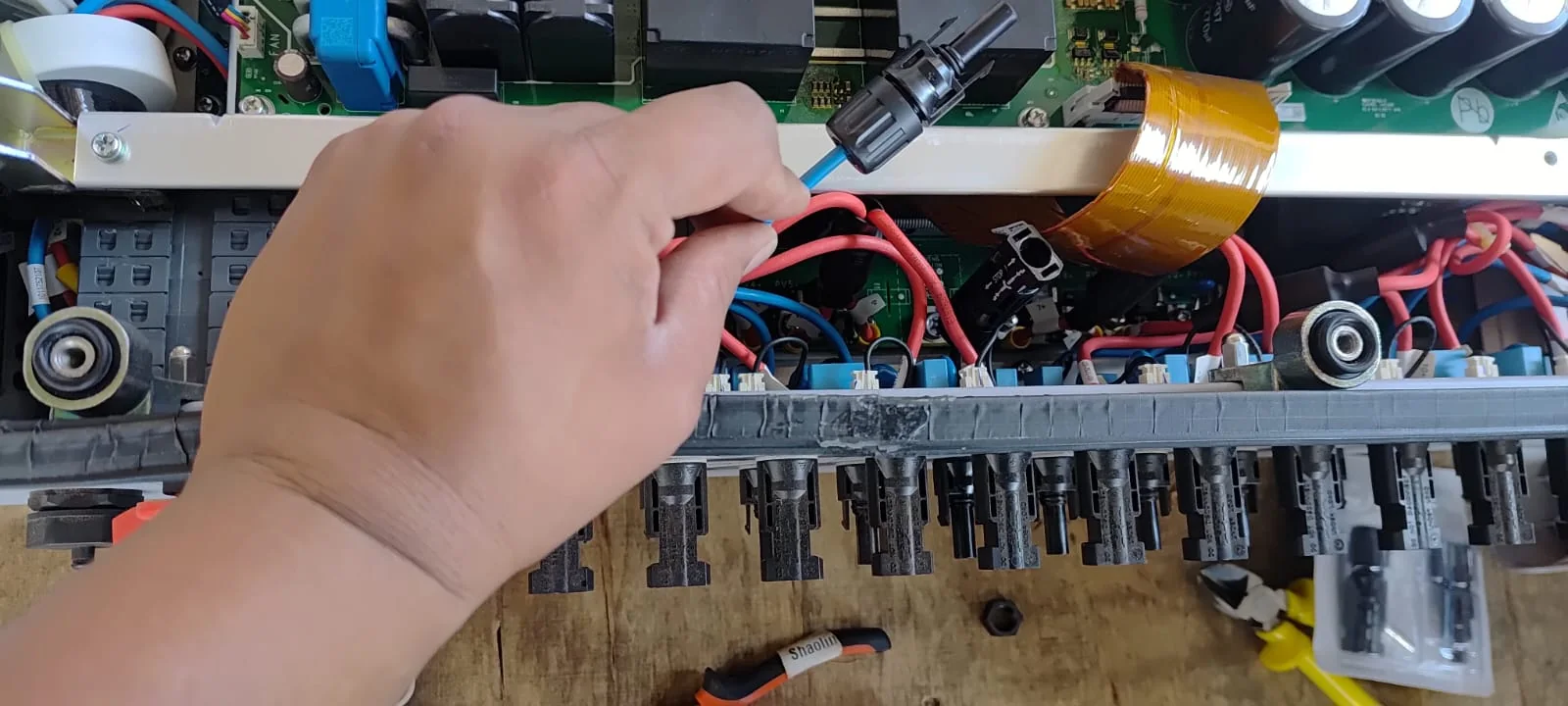

Interior do inversor 3 com o cabo do conector fotovoltaico sendo posicionado — Inversor 3: posicionamento interno do novo trecho, mantendo o percurso do chicote sob observação.

CONCLUIR A CONEXÃO INTERNA

A disposição dos cabos, a firmeza mecânica, o isolamento, as distâncias e as condições térmicas precisavam continuar compatíveis com o interior e o fechamento do equipamento.

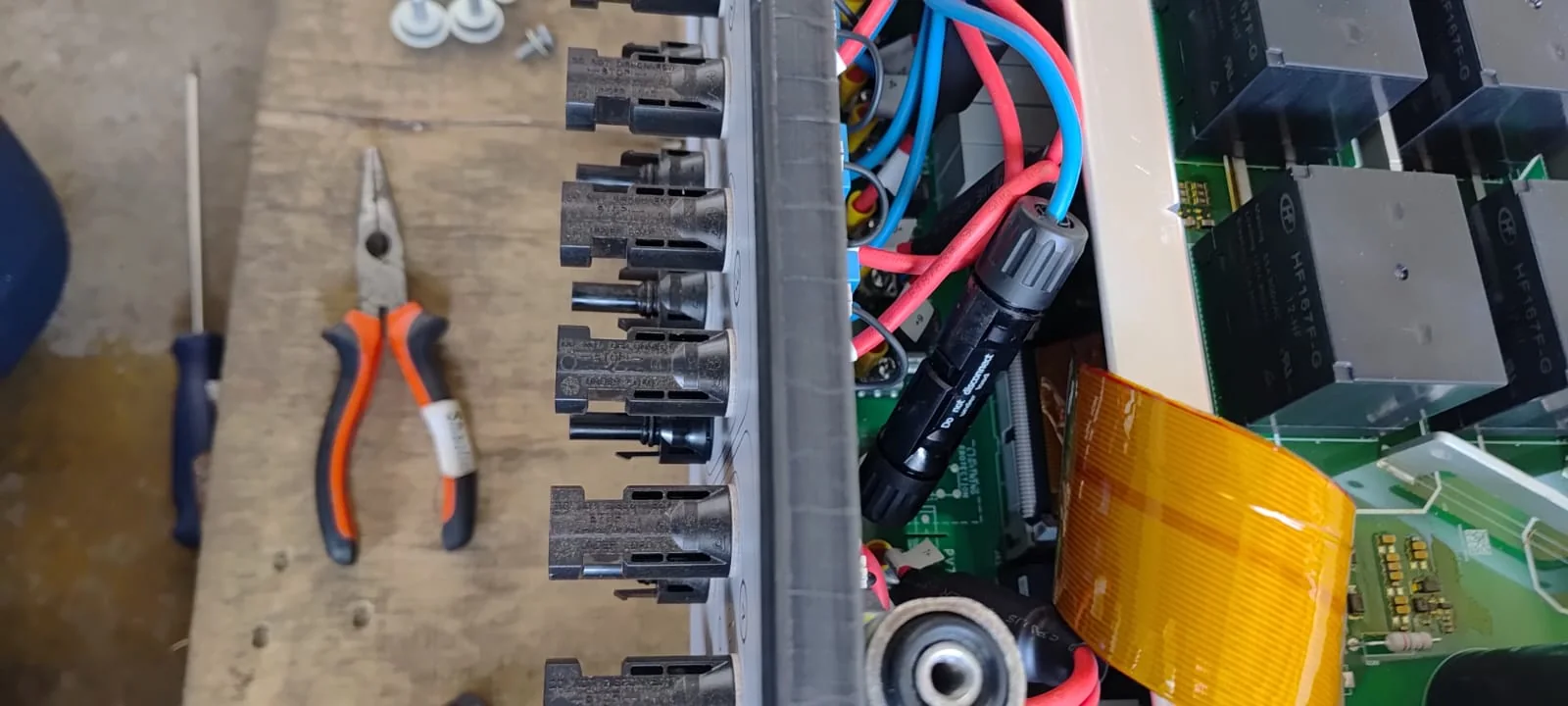

Conexão interna do cabo fotovoltaico instalada no inversor 3 — Inversor 3: conexão interna concluída. A solução dependeu da avaliação específica daquele cabo, conector e equipamento.

VALIDAR SEM EXTRAPOLAR

O equipamento passou por teste controlado e depois por injeção, com acompanhamento de parâmetros e temperatura. Ele voltou a operar nos testes realizados; esse resultado não equivale a uma afirmação de confiabilidade permanente.

07 / O QUE MUDOU

DA DESMONTAGEM NO CHÃO A UM CRITÉRIO DE BANCADA.

Falhas localizadas passaram a ser separadas de danos sistêmicos antes de condenar o conjunto.
Peças doadoras passaram a ser tratadas como componentes que ainda precisam ser verificados, não como substitutas automáticas.
O resultado de um teste passou a ser registrado dentro de seus limites, sem prometer vida útil futura.
Tempo de parada, descarte e aprendizado passaram a fazer parte da mesma decisão técnica.

Anos depois, um inversor que reparei naquele período continua sendo usado na minha própria residência. O fato tem valor pessoal porque fecha um arco: uma curiosidade inicial virou prática, e uma máquina que poderia ter sido descartada voltou a cumprir sua função. Isso não transforma todos os casos em recuperáveis; mostra apenas o que uma análise cuidadosa pode preservar.

Um equipamento doador não é o fim de uma história. Às vezes, é onde várias outras começam.
