[ OFICINA / REPARO / CASO 2 / W0 ↔ W01 ]

QUANDO A COR DOS FIOS MENTE.

Uma porta USB danificada, dois chicotes aparentemente compatíveis e uma primeira tentativa que falhou até a pinagem ser reconstruída por função elétrica.

REGISTRO

CASO 2

EQUIPAMENTO

SIW400G T075 W0

DOADOR

SIW400G T075 W01

RESULTADO

● COMUNICAÇÃO RESTABELECIDA

Porta USB externa quebrada no painel de um inversor WEG — Porta USB externa danificada no equipamento reparado. A falha de comunicação com o stick foi o sintoma que originou a intervenção.

01 / A SOLICITAÇÃO

PARECIA APENAS UMA TROCA DE CONECTOR.

A solicitação inicial era direta: substituir a porta USB usada pelo stick de comunicação de um inversor WEG SIW400G T075 W0. O conector externo estava fisicamente danificado e era a principal hipótese para a falha de comunicação.

Havia na empresa outro inversor, um SIW400G T075 W01, com um conjunto USB fisicamente semelhante. Quando me perguntaram se os dois eram compatíveis, eu disse que eram.

[ A HIPÓTESE QUE FALHOU ]

Pareciam compatíveis. Eu disse que eram. Na bancada descobri que não eram — pelo menos não sem compreender e transpor a pinagem.

01 / HIPÓTESE

Os conjuntos pareciam equivalentes.

02 / ERRO

As cores foram tratadas como correspondência.

03 / TESTE

O stick não ligou.

04 / INVESTIGAÇÃO

Os sinais foram mapeados.

05 / CORREÇÃO

A comunicação voltou.

ALTA TENSÃO / REGISTRO, NÃO TUTORIAL

Embora o defeito estivesse no conjunto de comunicação, o interior desse inversor contém barramento CC, capacitores e partes de potência. O equipamento deve estar isolado, com ausência de tensão e descarga confirmadas, antes de qualquer intervenção. Este relato não é uma instrução de serviço.

02 / DUAS REVISÕES

A FUNÇÃO ERA PARECIDA. O ROTEAMENTO INTERNO, NÃO.

A desmontagem mostrou que a diferença não estava apenas na porta externa. No W01, o conjunto do USB terminava em um único conector interno de seis vias. No W0, a mesma região funcional chegava à placa por dois conectores: um de quatro vias e outro com quatro sinais alojados em um corpo de cinco posições.

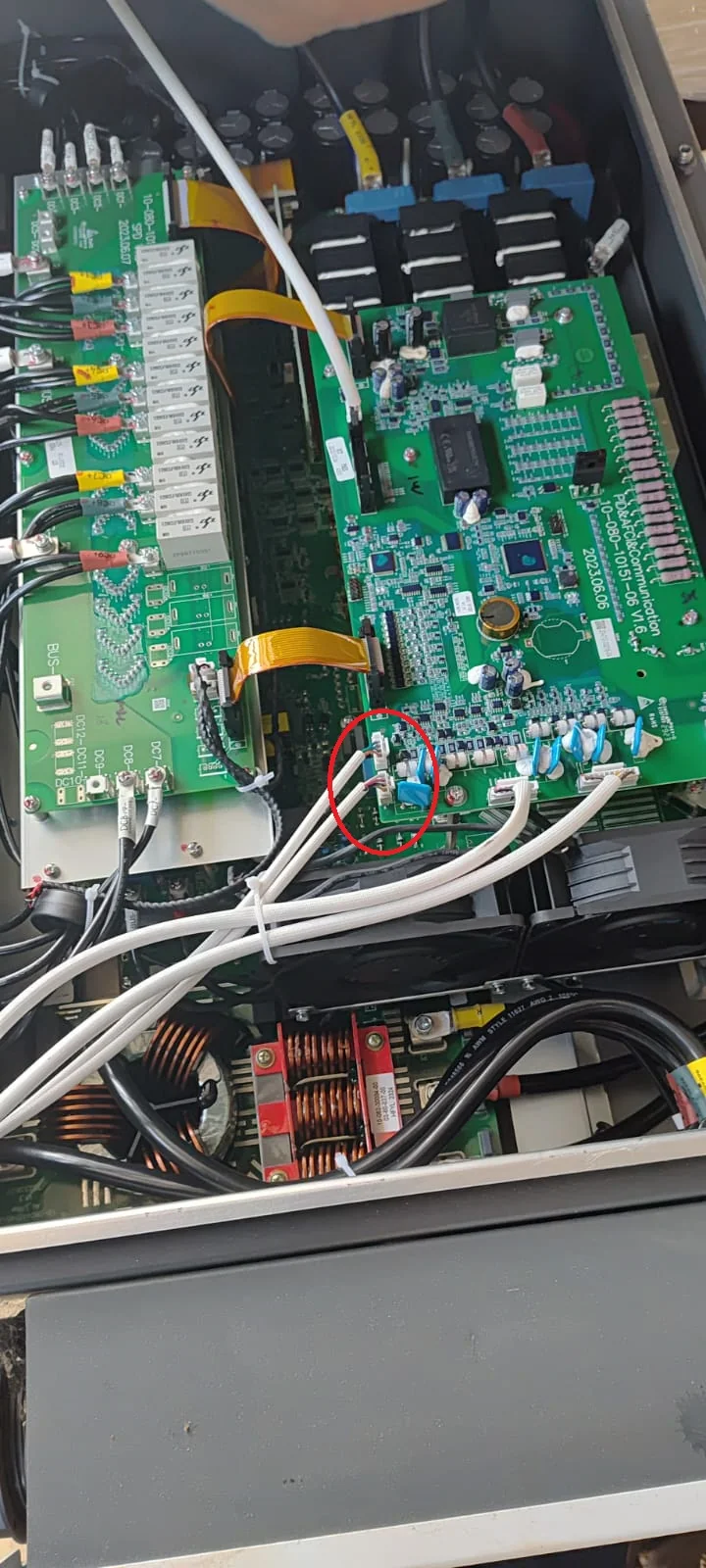

Interior do SIW400G T075 W0 com a região dos dois conectores destacada — SIW400G T075 W0: dois conectores internos participavam do conjunto de comunicação.

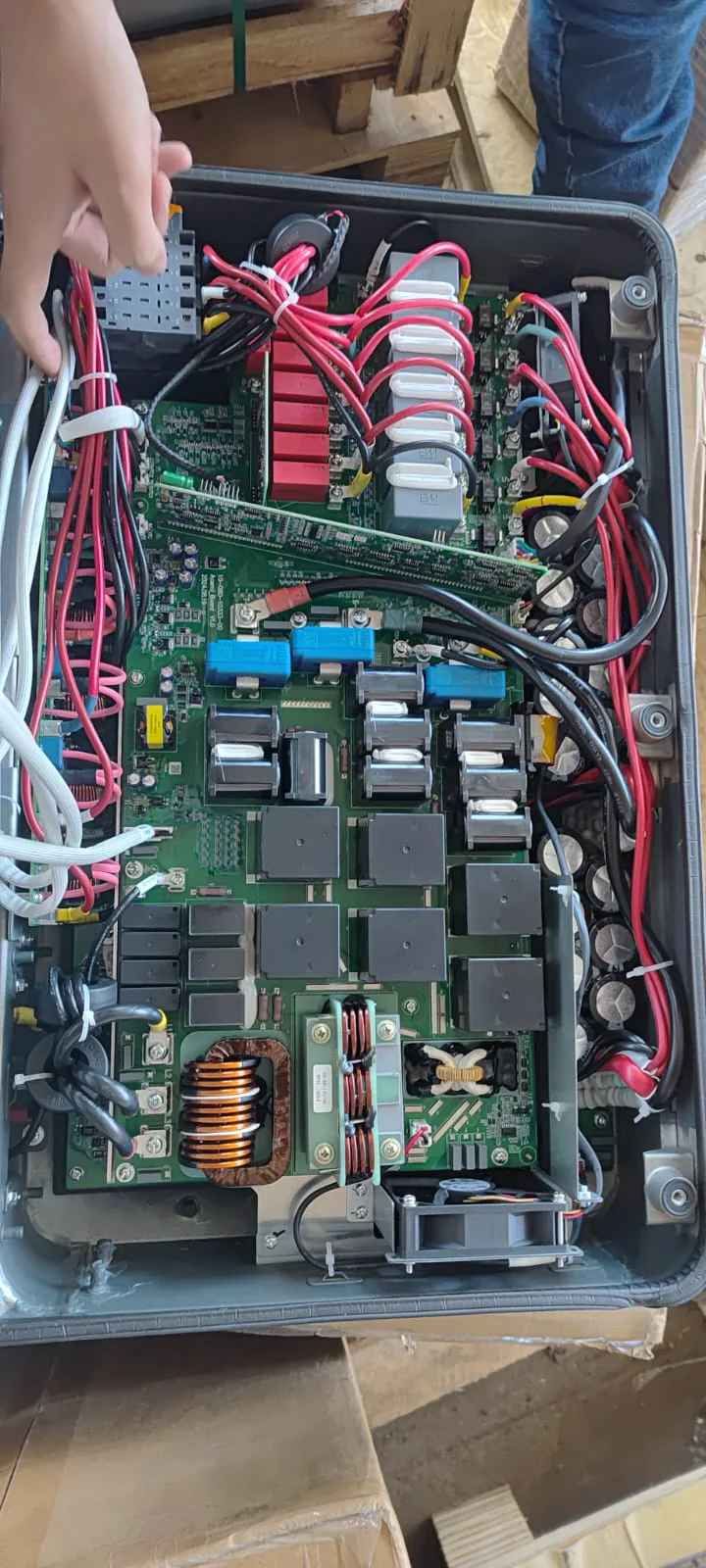

Interior do SIW400G T075 W01, mostrando uma arquitetura interna diferente — SIW400G T075 W01: a disposição interna e o caminho do chicote eram diferentes, apesar da semelhança externa do conjunto USB.

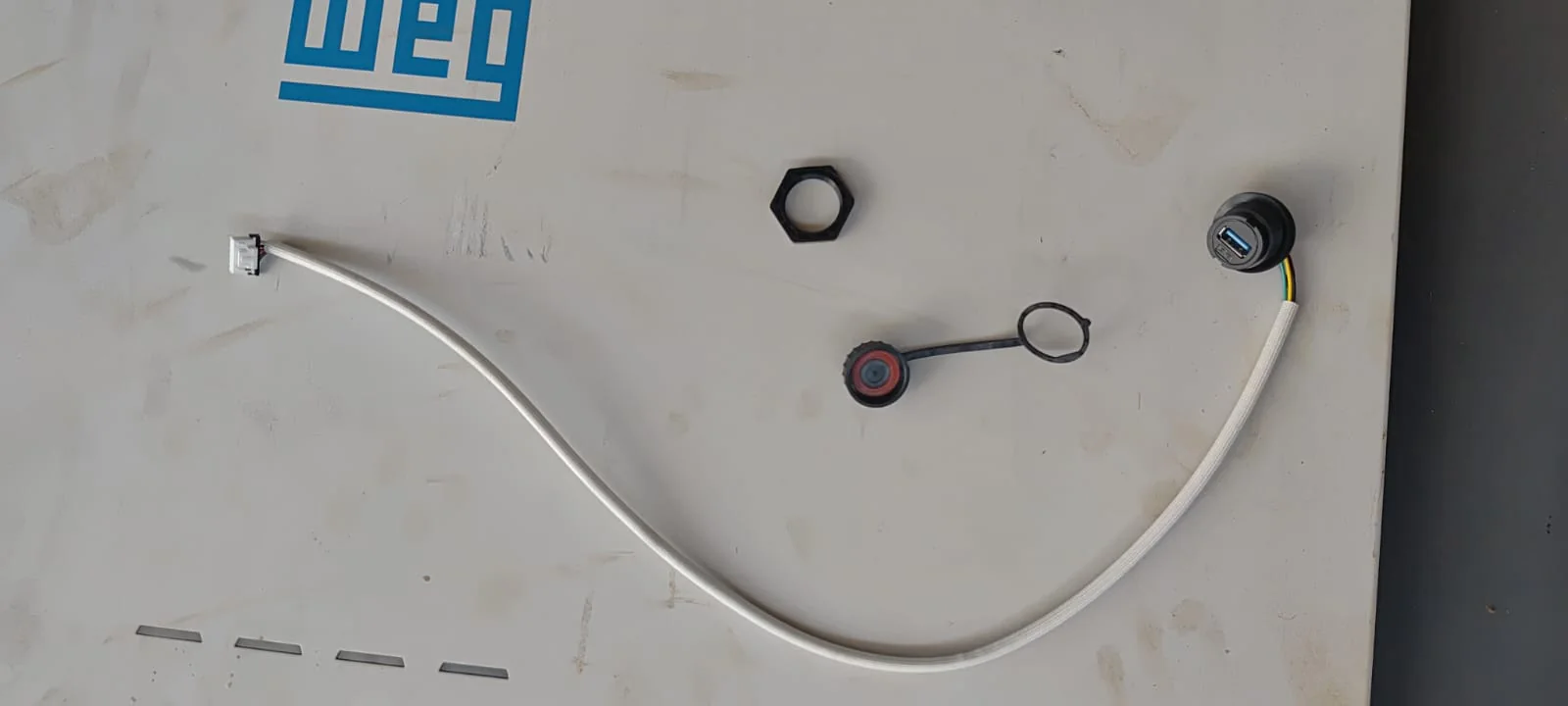

Porta USB e chicote do SIW400G T075 W01 terminando em um conector interno — Conjunto retirado do W01: porta USB, cabo preservado e um único conector interno de seis vias.

03 / PRIMEIRA TENTATIVA

OS FIOS FORAM ASSOCIADOS PELA COR. O STICK NÃO LIGOU.

Na primeira adaptação, os condutores foram reorganizados respeitando as cores que pareciam corresponder entre os dois chicotes. Fios sem equivalência aparente ficaram desconectados. Era uma tradução visual entre duas montagens visualmente relacionadas.

Depois da instalação, o stick não ligou. O resultado mostrou que cor, posição e aparência não eram evidência suficiente de função elétrica.

COR DE FIO NÃO É PINAGEM

Dois condutores com a mesma cor podem ocupar funções diferentes. Dois conectores parecidos podem distribuir alimentação, USB, referência e comunicação de maneiras incompatíveis. A falha do primeiro teste impediu que uma suposição visual fosse tratada como fato.

04 / MAPEAMENTO

QUANDO AS CORES DEIXARAM DE IMPORTAR, OS SINAIS APARECERAM.

A investigação passou para os silk-screens das placas, os nomes disponíveis e a continuidade entre cada terminal e seus pontos correspondentes. Os dois chicotes foram examinados fio por fio com o multímetro.

O mapeamento identificou posições associadas à alimentação do módulo, USB D+ e D−, referência isolada, comunicação RS485 e posições sem uso. Nenhuma tensão foi presumida a partir do nome ou da cor.

USB

Wifi_Power, D+USB, D−USB e ISOGND.

COMUNICAÇÃO

WIFI485+, WIFI485− e referência correspondente.

POSIÇÕES LIVRES

Contatos marcados como NC permaneceram sem atribuição.

CRITÉRIO

A função confirmada por continuidade substituiu a associação por cor.

Diagrama vetorial comparando a pinagem dos chicotes SIW400G T075 W0 e W01 e a transposição necessária — Diagrama produzido durante a investigação. Esta versão já identifica diretamente SIW400G T075 W0 e SIW400G T075 W01. O mapeamento documenta apenas os dois equipamentos estudados e não deve ser tratado como pinagem universal.

05 / TRANSPOSIÇÃO

A CRIMPAGEM ORIGINAL FICOU. AS POSIÇÕES MUDARAM.

A adaptação não exigiu cortar os fios nem refazer suas crimpagens. Os terminais já crimpados foram despinados dos alojamentos plásticos e recolocados nas posições correspondentes aos sinais mapeados.

O que mudou foi o critério: a nova disposição passou a seguir a função elétrica, não a cor do isolamento.

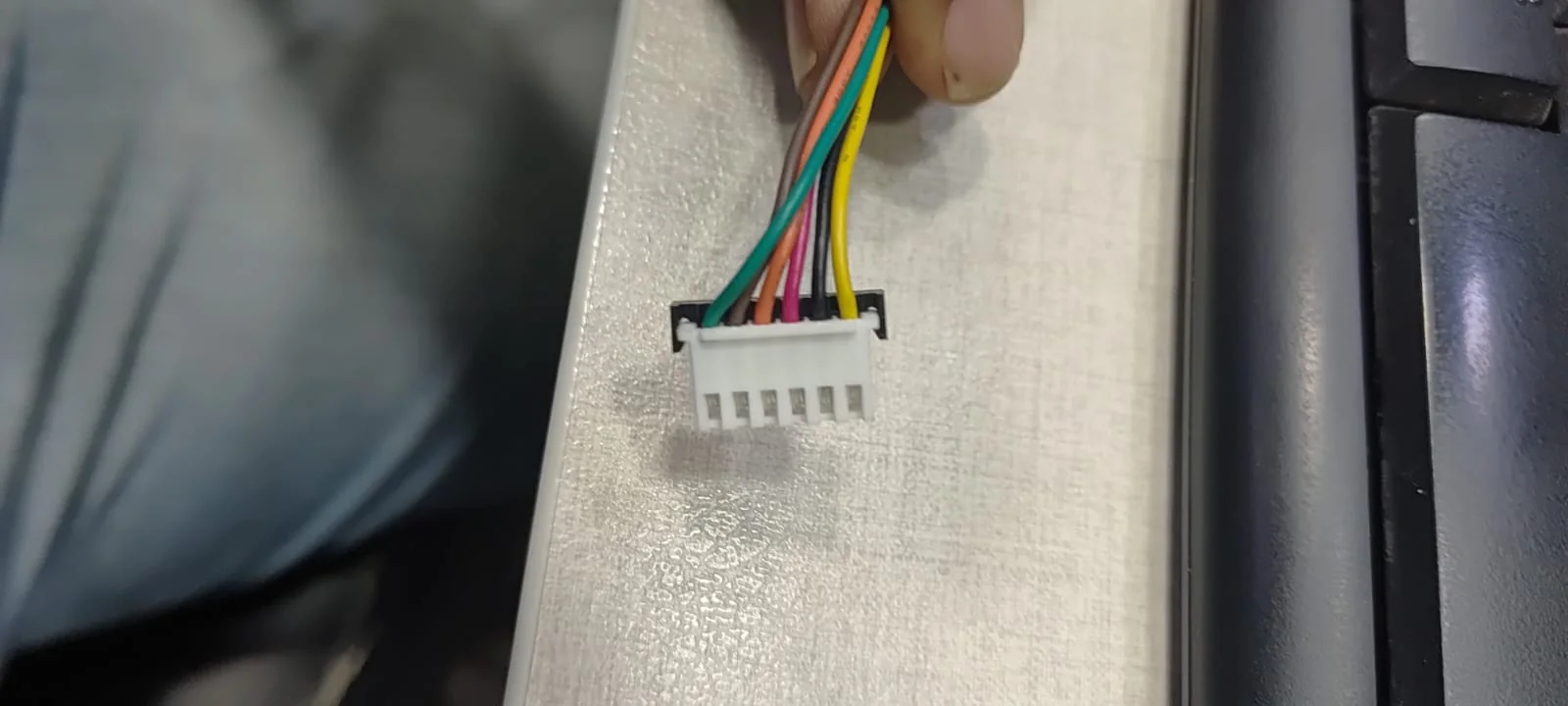

Conector original de seis vias do chicote W01 com condutores de várias cores — Conector original do W01 antes da redistribuição. A sequência de cores não correspondia diretamente à arquitetura do W0.

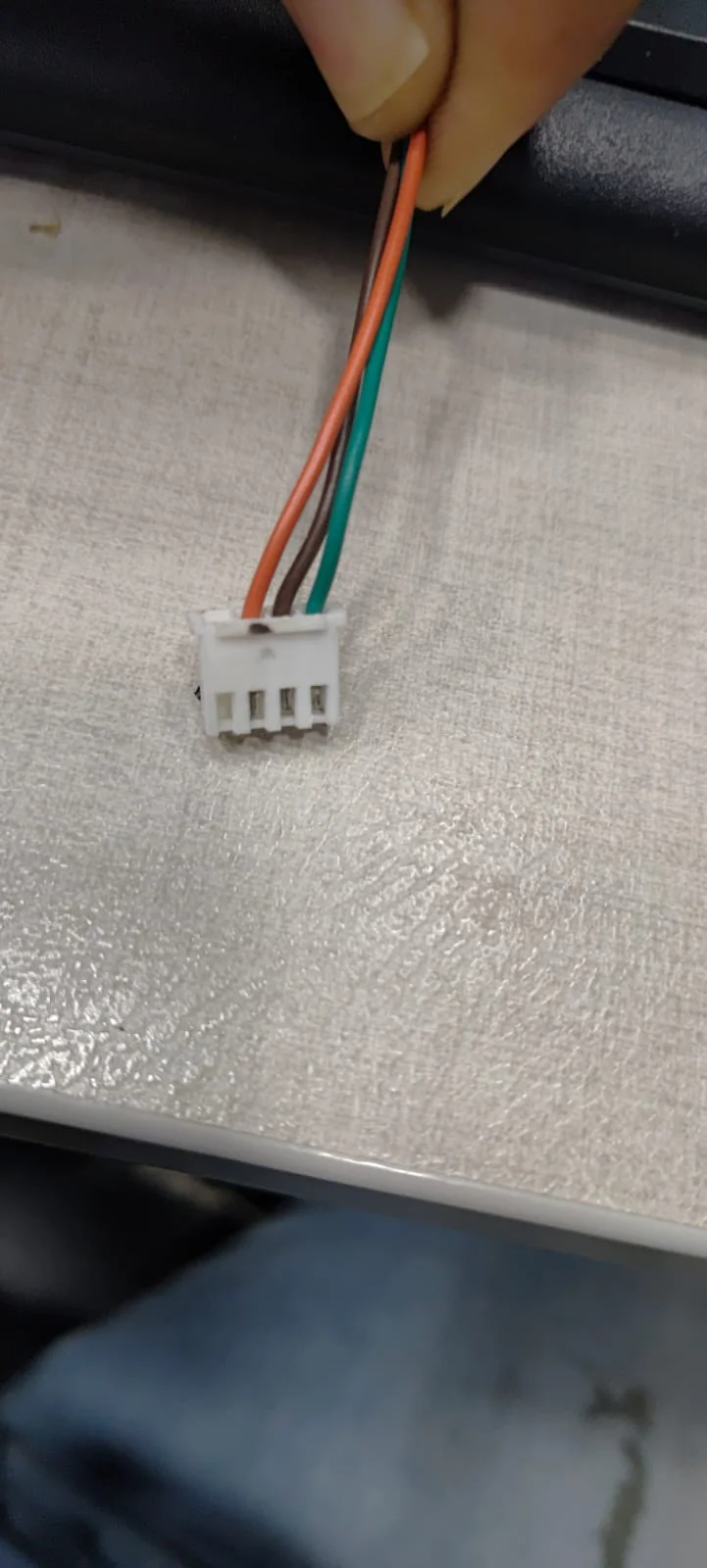

Primeiro conector do W0 montado com terminais transpostos do chicote W01 — Primeiro alojamento após a transposição funcional dos terminais.

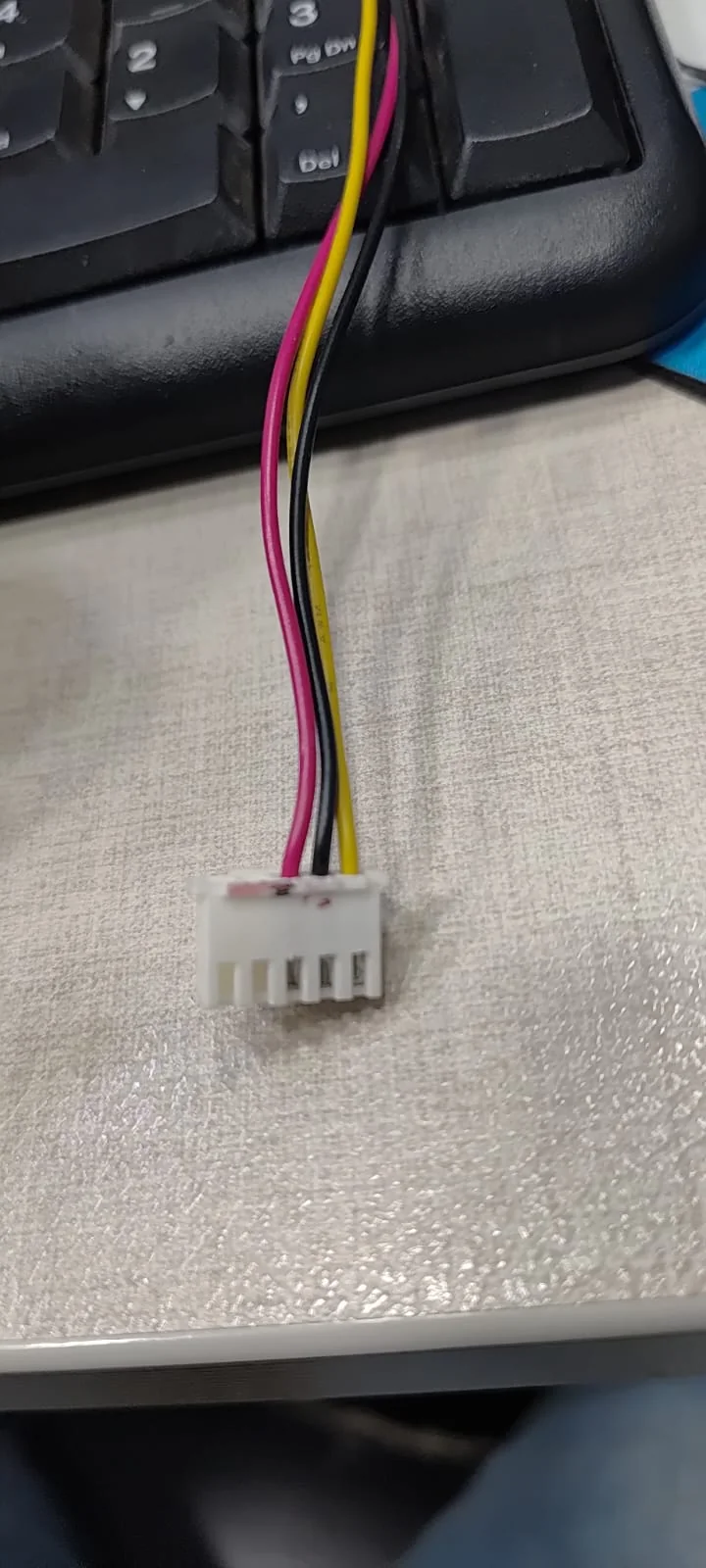

Segundo conector do W0 montado com terminais transpostos do chicote W01 — Segundo alojamento após a transposição. Os contatos sem função correspondente permaneceram sem conexão.

06 / INSTALAÇÃO

O CHICOTE ADAPTADO VOLTOU AO EQUIPAMENTO.

Com os terminais distribuídos conforme o mapeamento, os dois conectores foram instalados na placa do W0. A compatibilidade alcançada não veio do formato externo do USB nem das cores: veio da correspondência verificada entre os sinais.

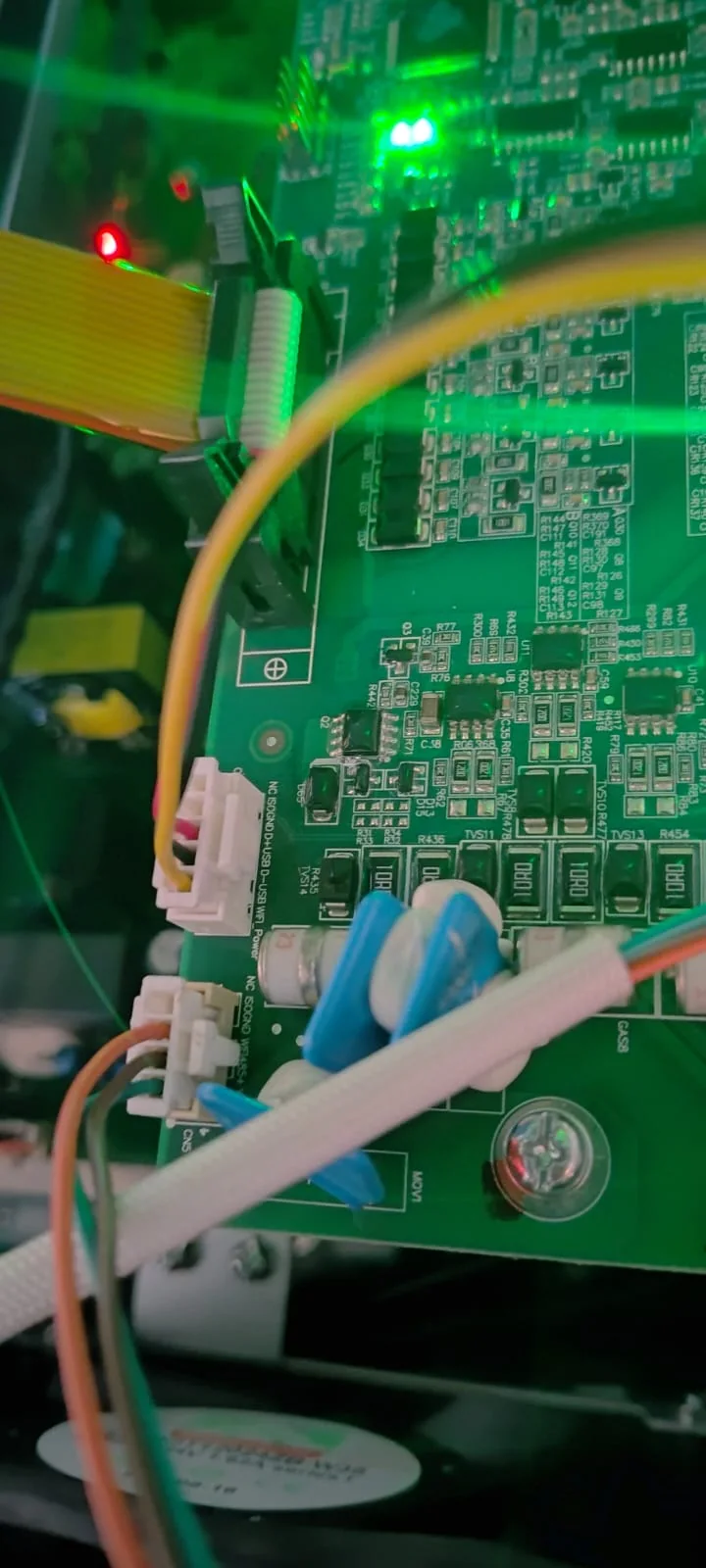

Conectores do chicote USB transposto instalados na placa do SIW400G T075 W0 — Ligação final na placa do W0. A fotografia registra este equipamento específico, não um padrão genérico para outros inversores.

07 / VALIDAÇÃO

O STICK LIGOU. A COMUNICAÇÃO FOI RESTABELECIDA.

Depois da transposição correta, o stick passou a ligar. A interface de configuração tornou-se acessível e os testes de comunicação foram concluídos com sucesso. Era a validação que faltava para separar a porta fisicamente semelhante de um conjunto eletricamente compatível.

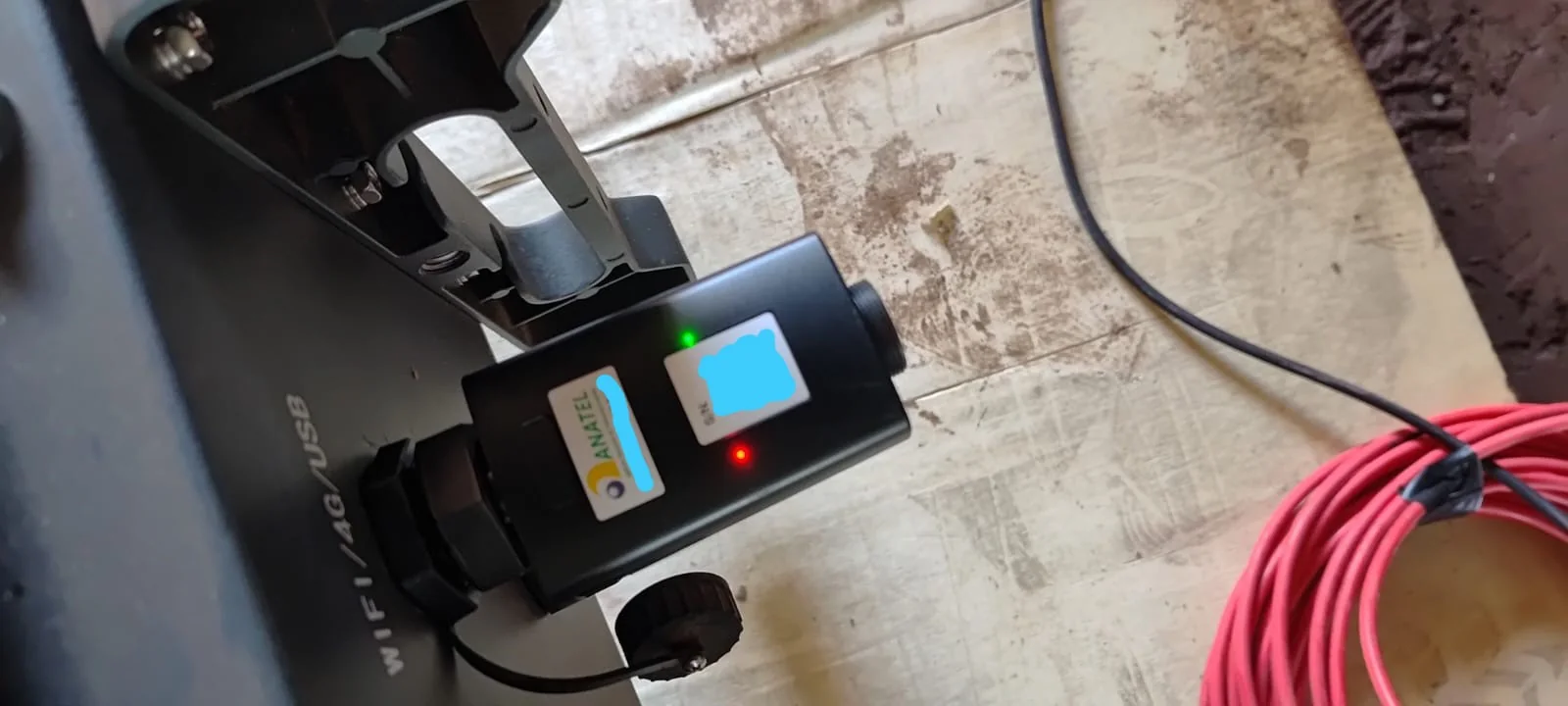

Stick de comunicação instalado no inversor, com LEDs de estado acesos — Stick energizado e comunicando após a transposição. QR codes e identificadores individuais foram ocultados.

[ RESULTADO OBSERVADO ]

O conjunto voltou a permitir alimentação do stick, acesso à configuração e comunicação nos testes realizados. O resultado valida a transposição naquele par de equipamentos; não estabelece intercambiabilidade universal entre revisões.

08 / O QUE FICOU

COMPATIBILIDADE MECÂNICA NÃO SIGNIFICA COMPATIBILIDADE ELÉTRICA.

Conectores semelhantes podem ter quantidades de vias e distribuições distintas.
Equipamentos da mesma potência podem pertencer a revisões com roteamento interno diferente.
Cor, posição e aparência ajudam a formular hipóteses, mas não substituem medição.
Quando a troca por cores falhou, continuidade e identificação dos sinais produziram a correção.

A troca parecia simples: retirar uma porta danificada e instalar outra aparentemente igual. A solução só apareceu quando cada fio deixou de ser tratado pela cor e passou a ser entendido pelo que realmente carregava.
