EXPERIMENTO / 014 / ELETRÔNICA AUTOMOTIVA
MONZA
SEM FAÍSCA
Uma tentativa real de improvisar a ignição com 555 e MOSFET que não colocou o carro em funcionamento, mas ajudou a isolar um pickup aberto.
[ 01 / O PROBLEMA ]
Uma manutenção simples terminou com o carro parado.

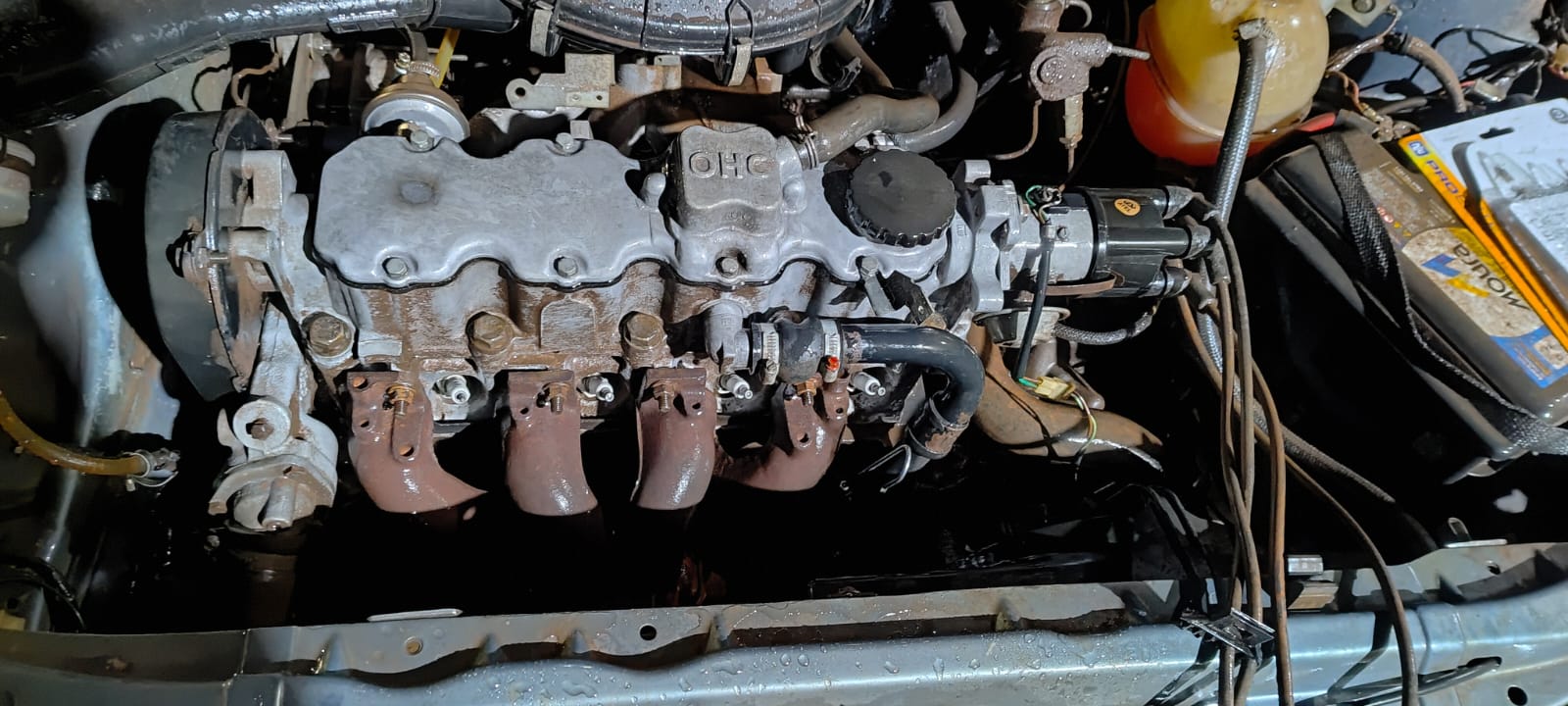

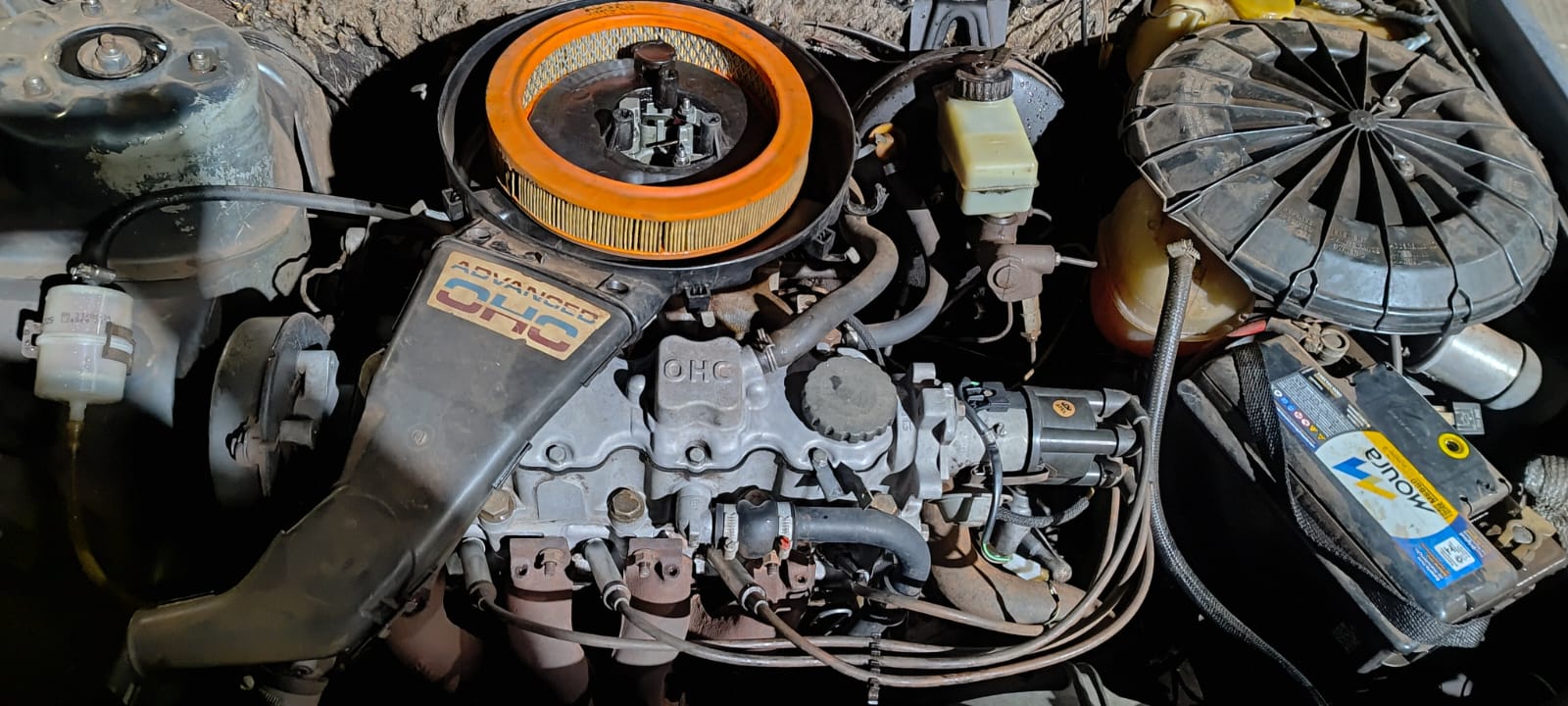

O motor do Chevrolet Monza SL/E 1988/1989, 1.8 a gasolina, foi lavado para remover o óleo acumulado e facilitar a procura por um vazamento. No mesmo período, troquei o conector do distribuidor e acabei danificando sua bobina impulsora — o pickup responsável por informar o momento da ignição.
O carro deixou de funcionar e ficou em um local de onde não era simples levá-lo a um eletricista automotivo. O objetivo inicial passou a ser muito concreto: entender por que não havia centelha e, se possível, construir uma solução emergencial suficiente para retirar o carro dali.

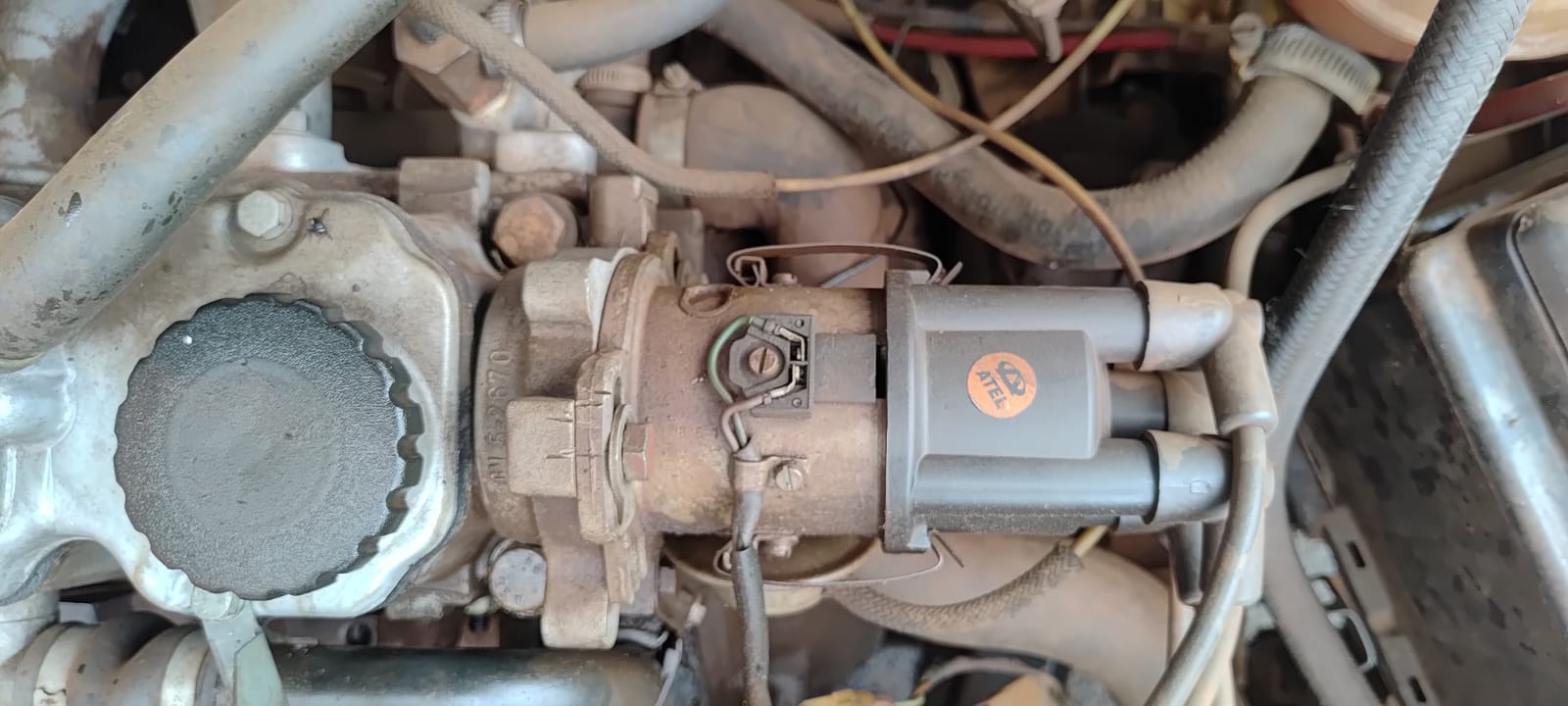

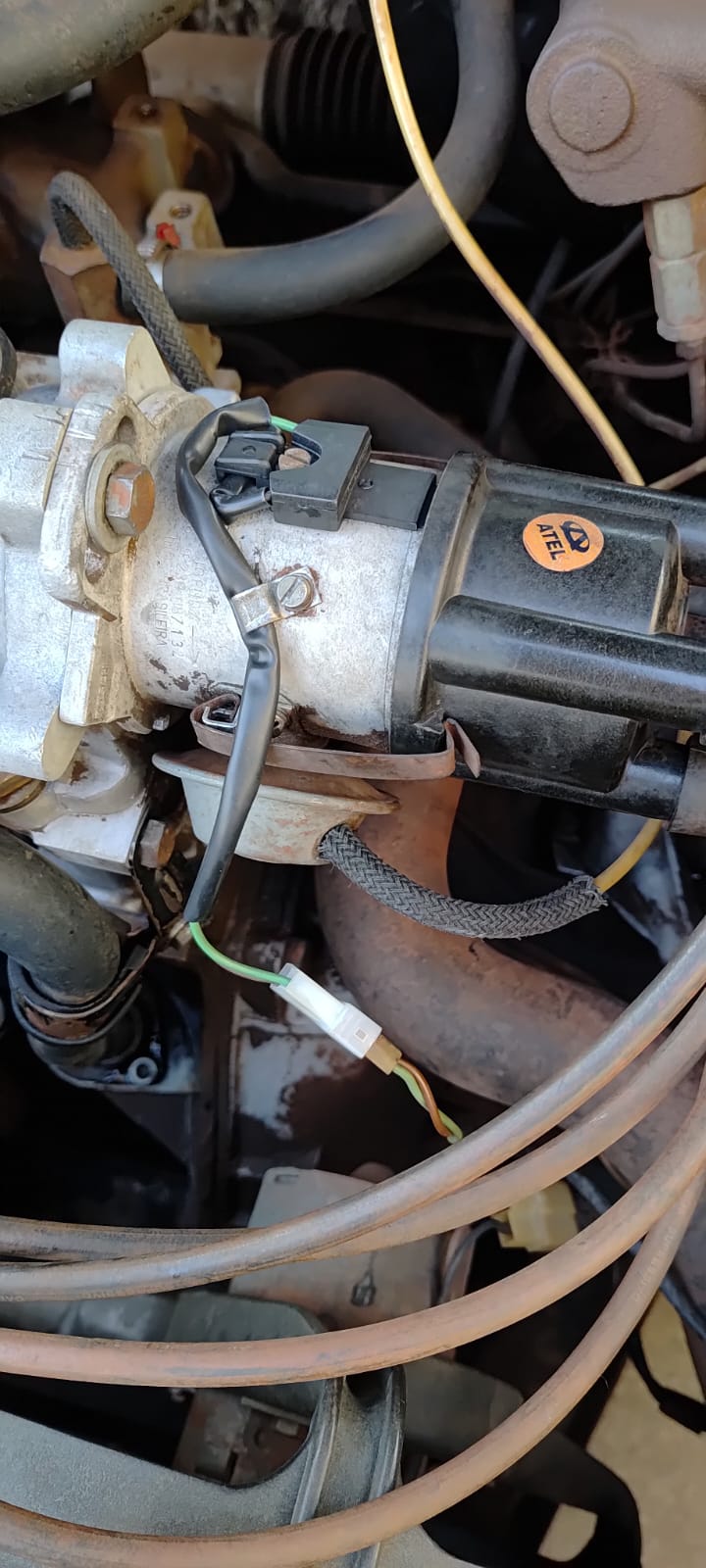

Foi nesse momento que troquei a tomada do distribuidor e depois o montei novamente. A intervenção pretendia melhorar uma conexão antiga, mas acabou quebrando a bobina impulsora. Se eu tivesse deixado a tomada como estava, talvez essa falha específica não tivesse acontecido.
[ 02 / SINTOMAS ]
Havia alimentação. Não havia faísca.

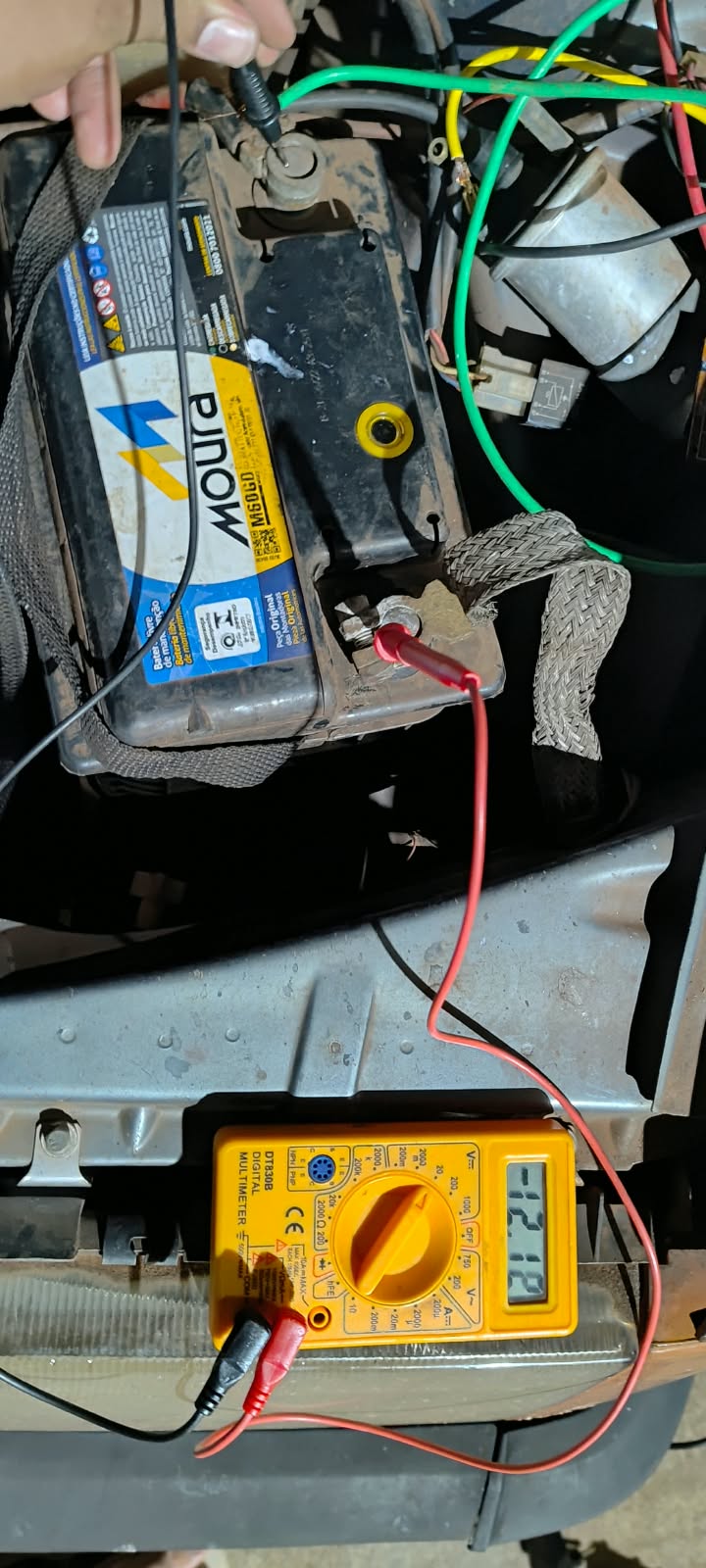

A bateria apresentava cerca de 12,27 V. Durante a partida, aproximadamente 9 V chegavam à bobina, mas não havia centelha enquanto o motor girava.
Em algumas tentativas surgiu algo parecido com uma centelha justamente ao soltar a chave. Velas, conexões, uma mangueira solta e a possibilidade de umidade entraram na investigação, sem resolver o defeito.
OBSERVAÇÃO — os valores registram aquela investigação específica. Não são apresentados como procedimento universal de diagnóstico.
[ 03 / A IDEIA DE EMERGÊNCIA ]
Se não havia comando de ignição, eu tentaria produzir um.

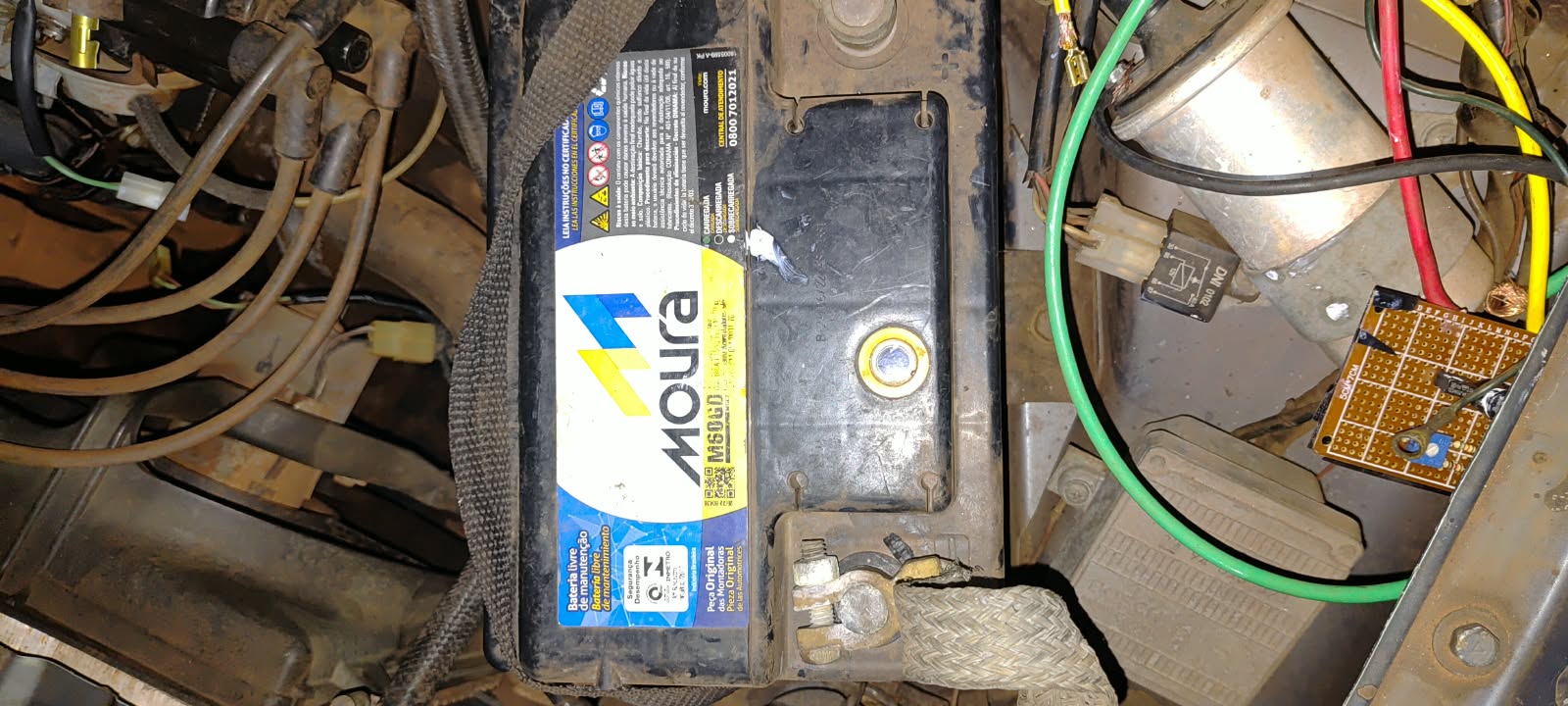

Com as peças disponíveis, montei um oscilador ajustável com NE555 e um IRFZ44N. A intenção era chavear a bobina e gerar pulsos de alta tensão. Cheguei a considerar potenciômetro de 100 kΩ, dissipação na própria lataria e até um circuito reserva: a hipótese era que a montagem talvez precisasse sustentar um deslocamento de aproximadamente 100 km.
Era uma tentativa de contingência, construída sob pressão e com recursos limitados. Este registro documenta o que foi feito e aprendido; não propõe a montagem como modificação permanente nem como orientação de reparo automotivo.
O OSCILADOR FUNCIONOU.
A SOLUÇÃO IMPROVISADA DE IGNIÇÃO NÃO.
[ 04 / O QUE FUNCIONOU ]
Frequência real, alta tensão e pequenas centelhas.
O circuito oscilava e produzia pulsos. Em um ponto da saída, uma medição chegou a aproximadamente 225 V, e pequenas centelhas confirmaram que a bobina de ignição conseguia elevar a tensão. Isso retirou a própria bobina da posição de suspeita principal.
Mas produzir uma centelha isolada é diferente de comandar um motor. A energia, a forma do pulso, a interface com o módulo e, principalmente, o instante da ignição continuavam sem solução.
Teste registrado em vídeo: o circuito produz centelha, mas isso ainda não representa uma ignição sincronizada e capaz de manter o motor funcionando.
[ 05 / MUDANÇA DE ESTRATÉGIA ]
Em vez de substituir o módulo, tentar enganá-lo.
A bobina impulsora apresentou resistência infinita: estava aberta. O módulo de ignição foi identificado posteriormente como Bosch 9 220 087 006.

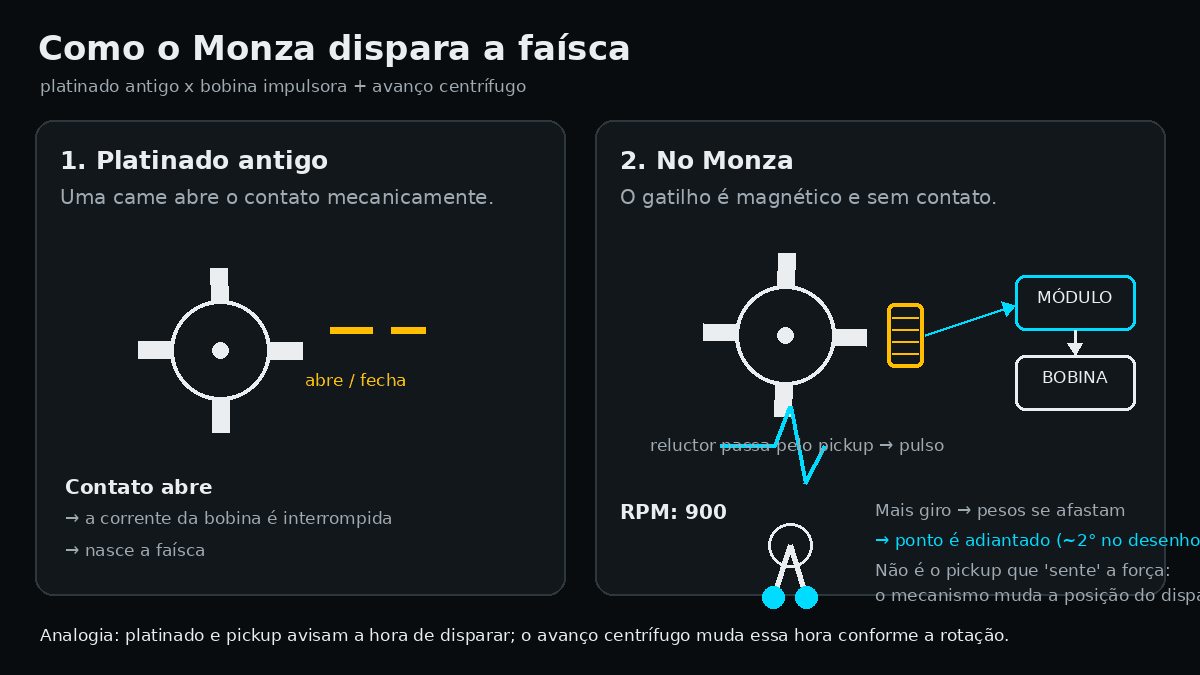

Uma forma mais simples de imaginar esse sistema é pensar na bobina impulsora como o gatilho da ignição. Ela faz, sem contato físico, o papel que o platinado cumpria nos sistemas antigos: não produz a faísca por conta própria, mas avisa ao módulo a hora exata de disparar.
Quando o motor gira, uma peça dentada passa diante da bobina impulsora e cria pequenos pulsos elétricos. O módulo Bosch externo — este Monza não usa módulo HEI — recebe cada aviso e interrompe a corrente da bobina de ignição. É como soltar de uma vez uma energia que estava sendo acumulada: a bobina responde produzindo a alta tensão da centelha, e o distribuidor a encaminha para a vela correspondente.
Esse instante também muda conforme o motor acelera. Pesos dentro do distribuidor se afastam com o aumento da rotação e deslocam mecanicamente o ponto do disparo, fazendo o pulso chegar um pouco mais cedo. É o avanço centrífugo: um pequeno mecanismo que antecipa a faísca para acompanhar o ritmo do motor.
A investigação então mudou de direção. Em vez de acionar diretamente a bobina de ignição com um oscilador livre, tentei reproduzir o sinal indutivo do pickup e preservar o módulo original como estágio de potência.
Entraram nos testes o sinal do 555, uma rede resistiva, capacitor, indutor e um BC548. Em uma inversão de polaridade apareceu uma única centelha, reforçando uma hipótese experimental:
“Parece que esse módulo precisa de uma carga e depois de uma descarga abrupta.”
[ 06 / O PROBLEMA ESCONDIDO ]
Não bastava escolher entre onda quadrada e triangular.
A forma de onda era apenas uma parte do problema. A centelha precisava acontecer na posição correta do virabrequim e para o cilindro correto. Um oscilador livre podia gerar pulsos, mas não sabia em que ponto do ciclo mecânico o motor estava.
Foram considerados meios de sincronizar pelo virabrequim, comando, eixo do distribuidor ou algum encoder improvisado. Cada alternativa acrescentava mecânica, referência angular e risco a uma solução que deveria ser apenas emergencial. Nesse ponto ficou claro por que uma ignição funcional era muito mais do que um gerador de frequência ligado à bobina.
[ 07 / A TENTATIVA REAL ]
O motor girava. A solução não assumia a ignição.
Tentativa registrada de um dos dias seguintes: o motor de partida atua, mas o carro não entra em funcionamento.
As partidas repetidas enfraqueceram a bateria. A necessidade de continuar os testes sem um carregador disponível acabou originando outra montagem improvisada, que será documentada separadamente.
[ 08 / CONFIRMAÇÃO ]
A bobina impulsora nova devolveu o sinal — e o carro voltou.

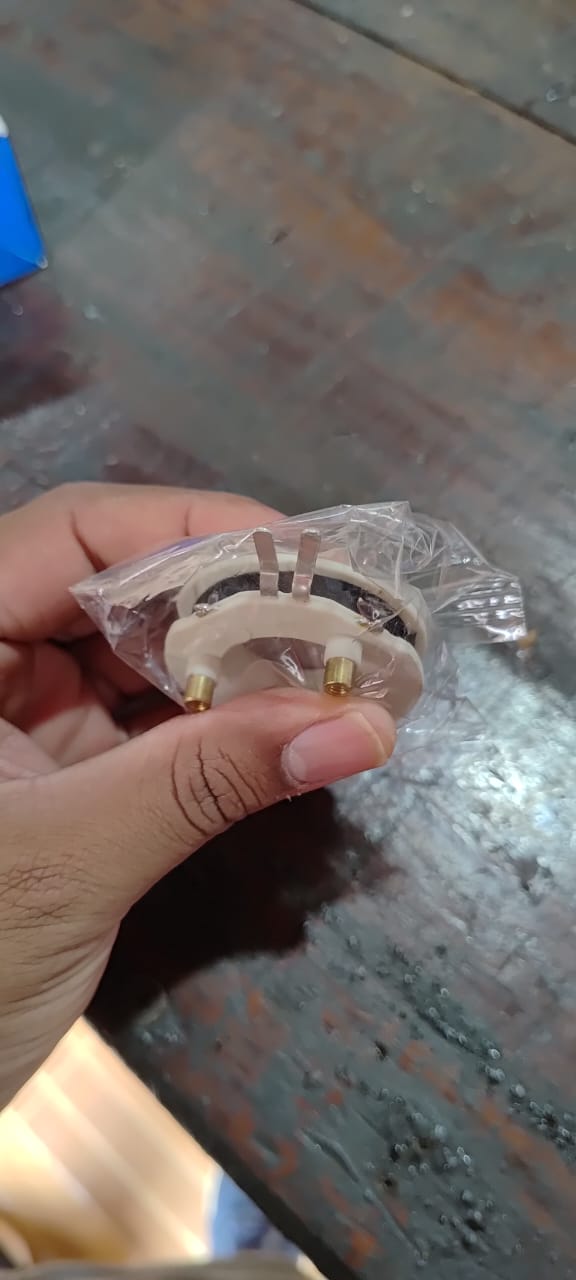

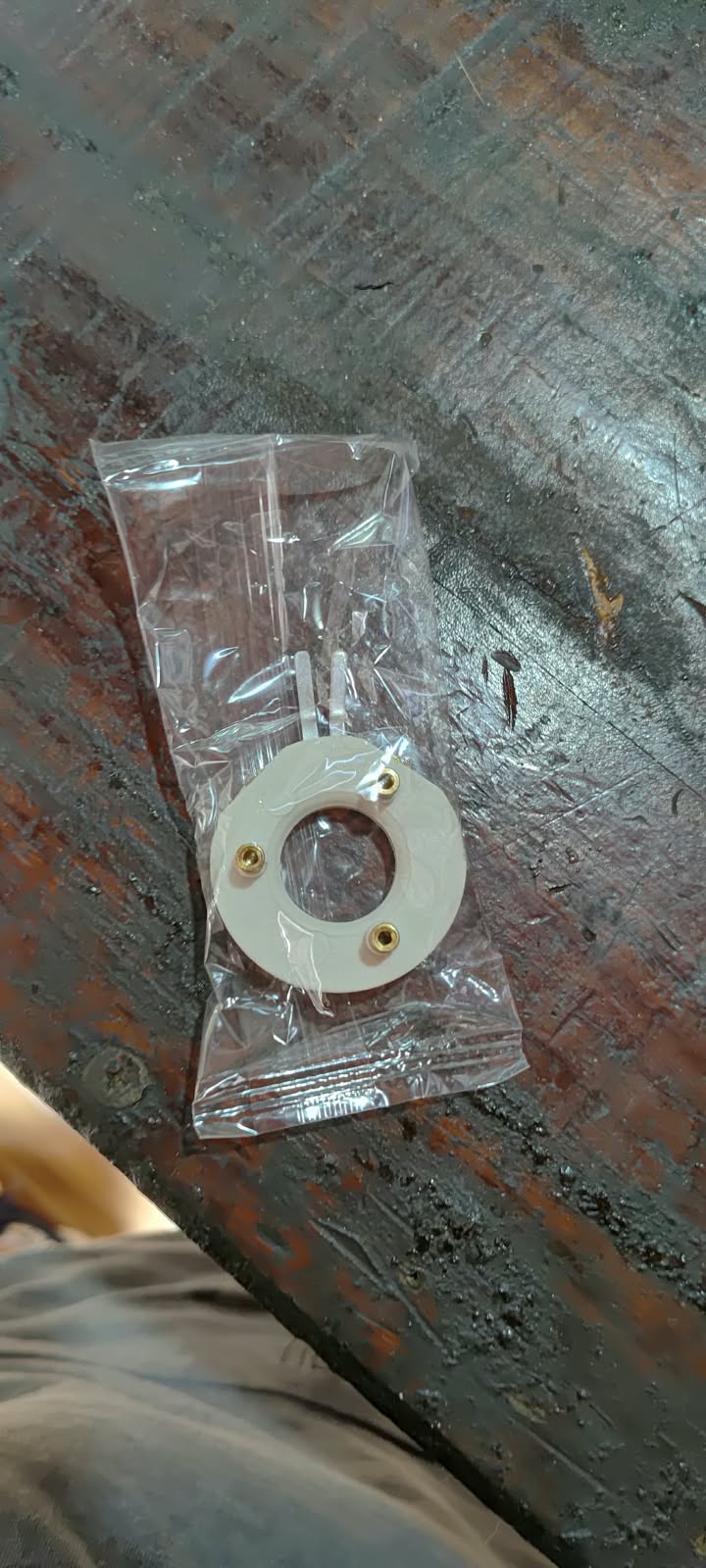

Depois que as medições e as tentativas passaram a apontar para a bobina impulsora aberta, comprei uma peça nova pela internet. Encontrar quem aceitasse instalá-la foi outra parte da história: entrei em contato com diversas autoelétricas e somente a sexta consultada aceitou executar esse tipo de serviço. O carro foi levado de guincho até lá.
A substituição do pickup confirmou a causa. Com a nova bobina impulsora instalada no distribuidor, a ignição original voltou a operar e o motor funcionou novamente. O carro permaneceu parado por aproximadamente dez dias.
O reparo final ficou em torno de R$ 200. Naquele momento, um distribuidor completo paralelo foi encontrado por cerca de R$ 390, enquanto uma peça original aparecia acima de R$ 1.200. São valores históricos daquele episódio, não preços atuais nem uma comparação universal de orçamento.
[ 09 / O QUE FICOU ]
O experimento falhou em sua missão original — e ainda assim valeu a pena.
Eu não consegui sair dali com um sistema próprio de ignição. Consegui, porém, comprovar blocos do circuito, entender por que o sincronismo era indispensável, deslocar a investigação até o sinal do pickup e confirmar a peça realmente aberta.
O resultado não foi um substituto improvisado para a ignição. Foi um diagnóstico mais consciente, uma compreensão melhor do sistema e a possibilidade de reparar o distribuidor sem trocar o conjunto inteiro por tentativa.
