[ PROJETO / ÁUDIO ANALÓGICO ]

PD-01
MINI FUZZ
DO BERTOLA

Meu primeiro pedal: um fuzz construído em placa universal, modificado com os componentes que eu tinha e testado na guitarra e no baixo.

ELETRÔNICAÁUDIOEXPERIMENTAÇÃO
CIRCUITO
● FUNCIONAL
DESIGN NO FRITZING
DOCUMENTADO
USO EM SHOW
REALIZADO / 21.06.2024
ESQUEMÁTICO FINAL
PENDENTE

01 / ORIGEM

O PRIMEIRO PEDAL.

Na época eu tocava baixo em uma banda e queria entender melhor o que existia entre o instrumento e o amplificador. A curiosidade encontrou um ponto de partida em um vídeo do canal Darta Effects sobre o Mini Fuzz do Bertola.

O circuito original é atribuído a Bertola. O material do Darta serviu como referência prática e trouxe sugestões de montagem; esta página registra apenas a minha adaptação e não reivindica autoria sobre o projeto original.

A montagem mecânica improvisada: caixa reaproveitada, painel de madeira e controles marcados à mão.

02 / CIRCUITO

ADAPTADO AO QUE HAVIA NA BANCADA.

Eu não tinha um transistor Darlington pronto. A solução foi montar o par com dois C945. Também adotei o potenciômetro no emissor apresentado pelo Darta para variar o ganho e acrescentei, por iniciativa própria, um capacitor em paralelo nesse trecho.

Na entrada usei 220 nF no lugar dos 470 nF vistos na referência, repetindo 220 nF na saída. Essa diferença está documentada como escolha de montagem; sem medições comparativas, não atribuo a ela uma mudança sonora específica.

COMPONENTE CONFIRMADO

Neste protótipo foi utilizado o diodo original 1N4148. Não foram instaladas chaves de seleção de clipping.

Esquemático de referência

O desenho abaixo acompanha o material consultado no vídeo do Darta Effects e ajuda a compreender o circuito-base Mini Fuzz do Bertola. Ele é apresentado somente como referência histórica e técnica: não documenta exatamente a versão do PD-01 que foi construída.

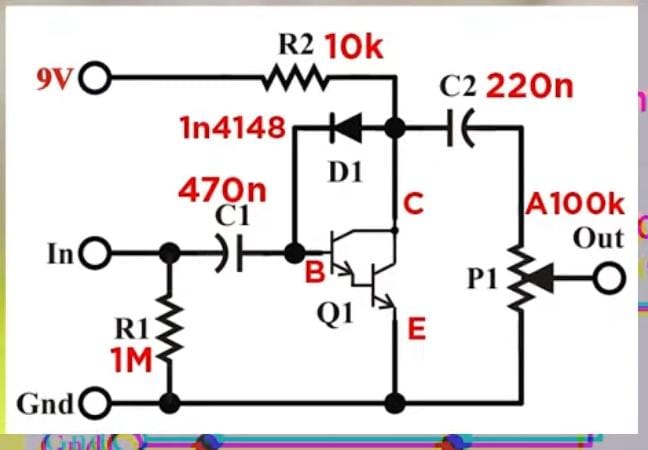

ESQUEMÁTICO DE REFERÊNCIA — circuito-base apresentado no material do Darta Effects. Esta imagem não representa o esquema definitivo da versão construída do PD-01.

[ ESQUEMÁTICO REAL DO PD-01 / PENDENTE ]

O esquemático correspondente exatamente à versão construída será adicionado após a recuperação dos arquivos originais ou uma conferência segura da montagem.

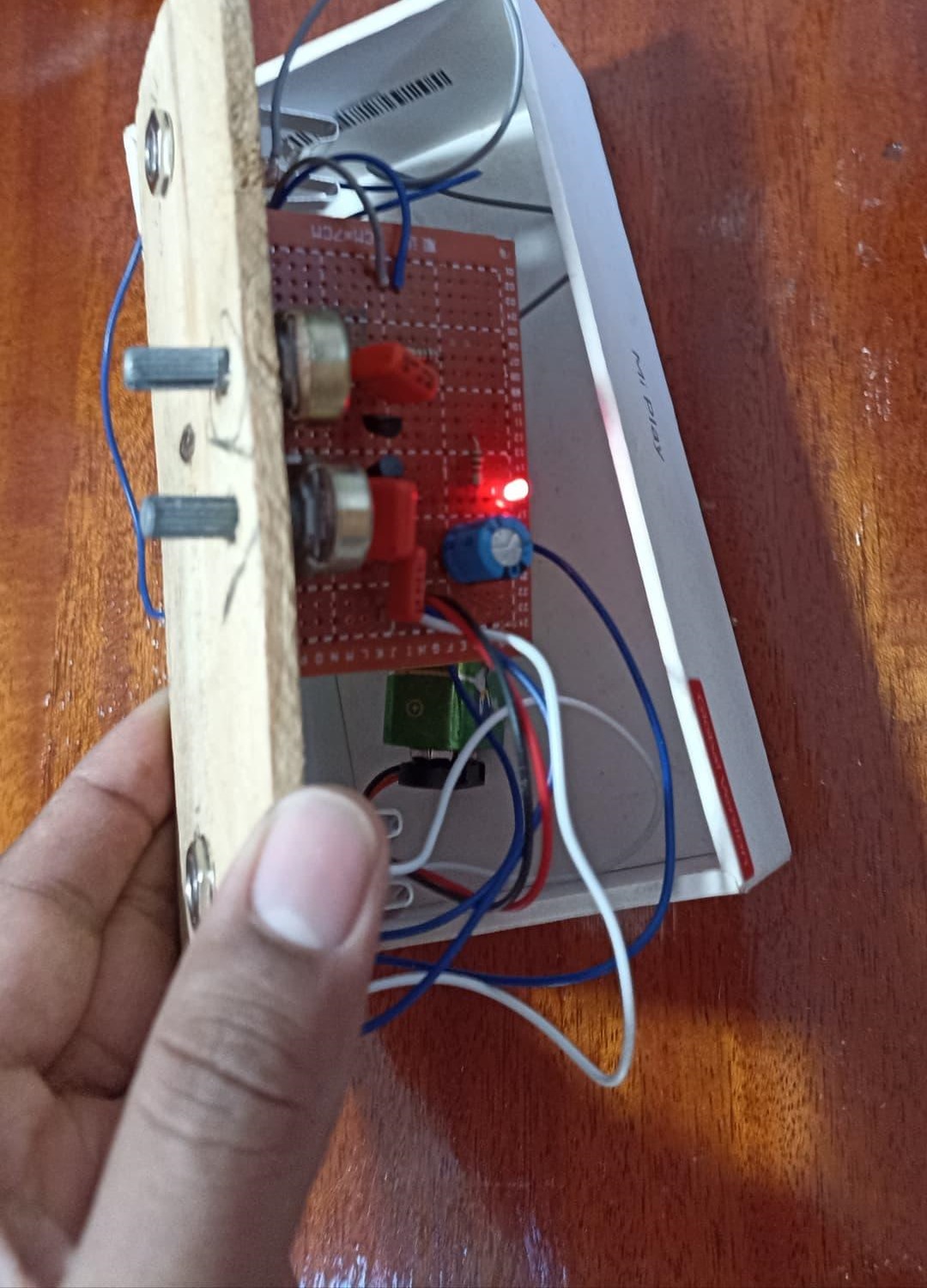

Face de componentes da placa universal durante a montagem.

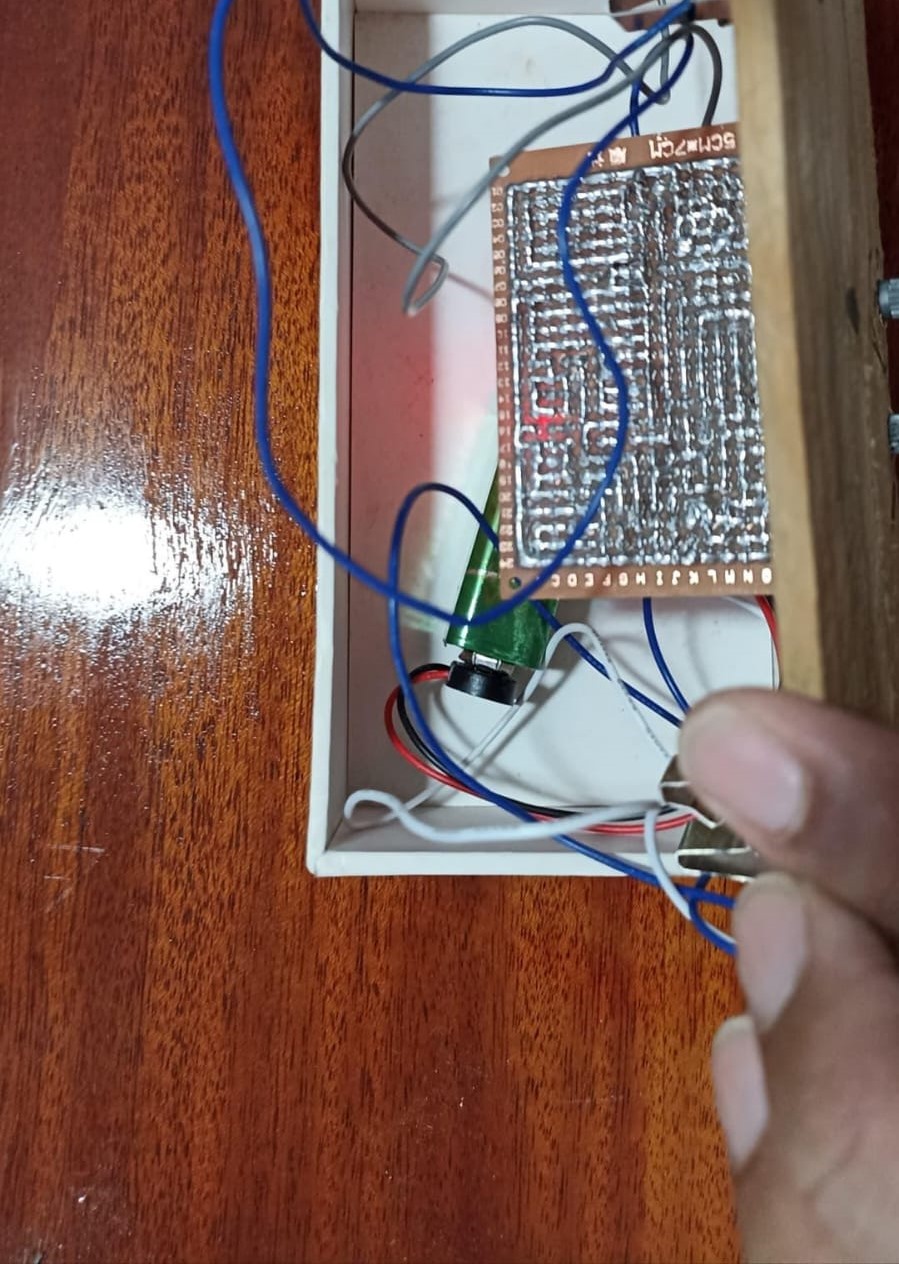

Face inferior da placa: soldagem ponto a ponto e cabeamento do protótipo.

03 / PROTÓTIPO

DO FRITZING À PLACA UNIVERSAL.

Antes da soldagem, organizei o circuito no Fritzing para planejar as ligações na placa perfurada. As imagens recuperadas documentam esse desenho e permitem compará-lo diretamente à montagem física.

O layout serviu como guia de montagem e soldagem em placa universal; ele não representa uma PCB fabricada. O arquivo editável do Fritzing poderá ser acrescentado futuramente caso seja localizado.

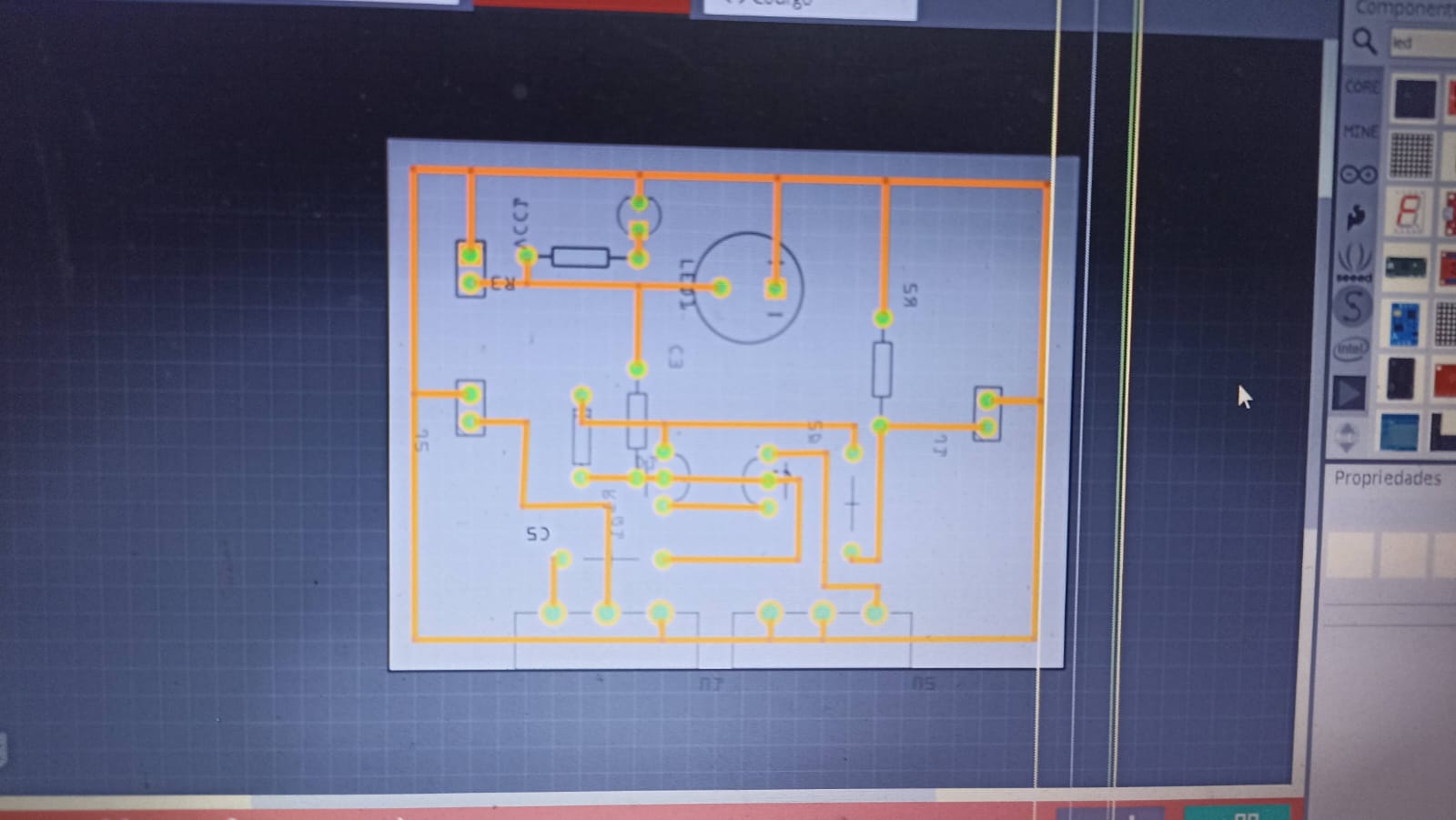

Desenho de referência no Fritzing usado para planejar as ligações da montagem em placa universal.

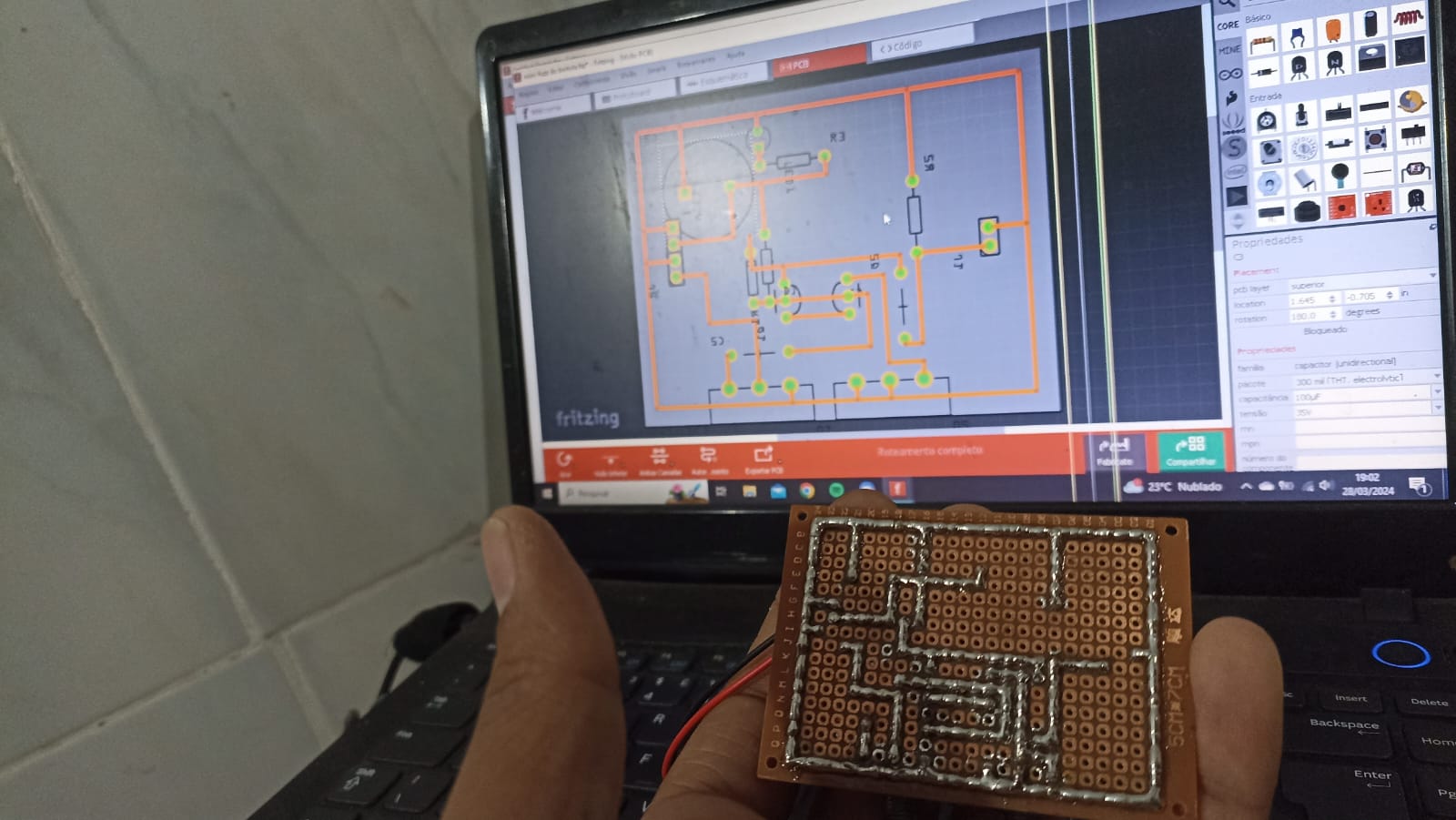

Comparação entre o planejamento no Fritzing e a montagem física executada em placa universal.

A caixa veio de um telefone antigo. Por dentro, recebeu fita de alumínio, jacks, potenciômetros, bateria de 9 V e a placa universal. No painel de madeira, as marcações V e G indicavam volume e ganho.

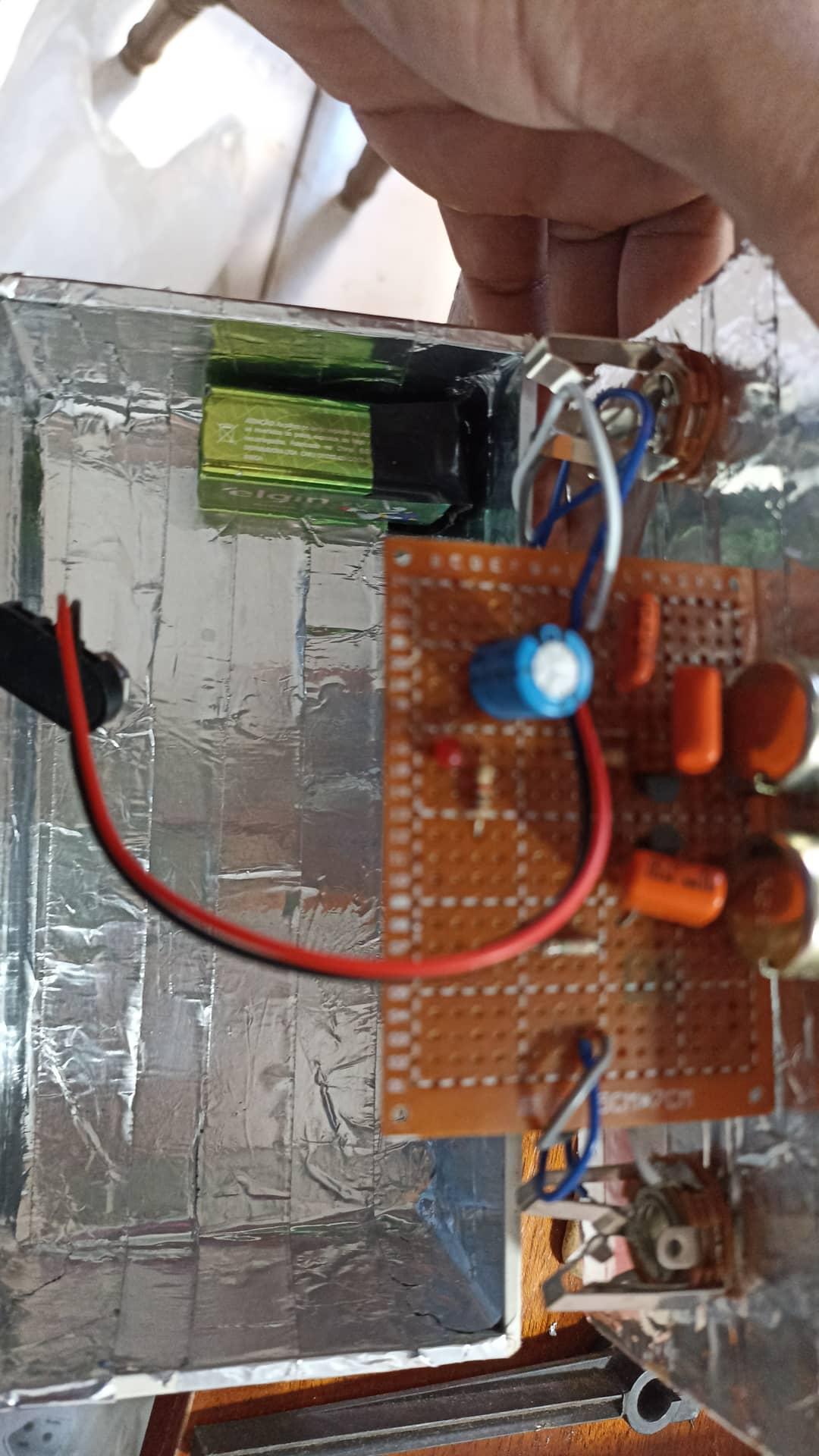

Interior do protótipo com blindagem improvisada e os componentes ainda sem fixação definitiva.

O circuito funcionou e chegou a ser tocado. O que ficou incompleto foi a mecânica: a madeira nunca foi fixada permanentemente à caixa. Portanto, este registro não trata o projeto como uma falha eletrônica, mas como um protótipo funcional cuja construção física foi interrompida.

04 / TESTES

GUITARRA E BAIXO.

O teste com a GTR-01 deixou uma impressão subjetiva de som agressivo, com bastante volume e uma textura de fuzz marcada. Os vídeos abaixo são registros de uso, não medições de resposta em frequência, ganho ou distorção.

No baixo, gostei do efeito, embora ele tenha me parecido mais próximo de uma sonoridade de guitarra. Fica como hipótese para um novo protótipo investigar como diferentes capacitores de acoplamento alteram a resposta nas frequências graves.

Mesmo com essa característica, gostei suficientemente do resultado para usar o pedal no baixo durante uma apresentação.

Teste do circuito ainda em protoboard, antes da montagem em placa universal, usando guitarra.
Teste do protótipo com baixo. A resposta em graves permanece como tema para medição futura.

05 / NO PALCO

DE PROTÓTIPO A PEDAL DE SHOW.

Apesar da montagem improvisada e do acabamento mecânico nunca ter sido concluído, o PD-01 não ficou restrito à bancada.

Em 21 de junho de 2024, levei o pedal para um show da banda em Guaíra e usei o efeito no meu baixo.

Para mim, foi uma experiência especialmente marcante. Aquele circuito que eu havia montado à mão em uma placa universal, adaptado com os componentes que tinha e colocado dentro de uma combinação improvável de madeira, caixa de telefone e fita de alumínio estava agora ligado ao meu instrumento durante uma apresentação real.

Foi simplesmente emocionante.

O pedal não deixou de ser um protótipo por causa disso. Mas naquele momento ele deixou de ser apenas uma experiência de bancada e passou a fazer parte de uma lembrança musical concreta.

Show em Guaíra, 21/06/2024. Pedro e Vitor durante a apresentação em que o PD-01 foi usado no baixo.

06 / DIÁLOGO

UMA POSSÍVEL CAIXA DEFINITIVA.

Em uma conversa posterior, Bertola sugeriu a caixa Patola PB-108 e uma chave DPDT para implementar bypass. A observação é preservada como orientação técnica recebida, sem reproduzir mensagens privadas e sem implicar parceria, endosso comercial ou participação dele nesta montagem.

07 / REVISÃO

O QUE EU FARIA HOJE.

  • Montaria primeiro uma versão mensurável em bancada e registraria alimentação, ganho e resposta em frequência.
  • Compararia capacitores de entrada e saída, especialmente pensando no uso com baixo.
  • Separaria eletrônica e mecânica em etapas, usando uma caixa adequada e bypass definido.
  • Produziria diagrama de ligação, lista de materiais e fotografias antes de fechar o conjunto.

Documentação recuperada e pendente

Parte da documentação original já pôde ser recuperada, incluindo registros do desenho no Fritzing e da montagem física. Ainda falta localizar ou reconstruir com segurança o esquemático correspondente exatamente à versão construída.

RECUPERADO

  • Imagens do design no Fritzing.
  • Comparação entre design e placa física.
  • Fotografias da montagem.
  • Vídeos de teste.

PENDENTE

  • Esquemático da versão efetivamente construída.

Como registro secundário, o arquivo editável do Fritzing ainda poderá ser incluído caso seja localizado.

NÃO FOI UM FRACASSO

O acabamento mecânico nunca ficou pronto, mas o circuito funcionou, foi usado na guitarra, no baixo e chegou ao palco. Para mim, isso é suficiente para que essa montagem tenha uma história própria.

08 / HISTÓRICO

2024

Construção do PD-01

O circuito foi redesenhado no Fritzing e montado em placa universal com os componentes disponíveis, provavelmente por volta de março.

2024

Testes na GTR-01

A eletrônica funcional foi registrada em uso com a guitarra.

2024

Testes no baixo

O fuzz também foi testado no instrumento que motivou parte da experiência.

21/06/2024

Show em Guaíra

O PD-01 foi usado no baixo durante uma apresentação real da banda.

FUTURO

Completar a documentação

Localizar ou reconstruir com segurança o esquemático correspondente exatamente à versão montada.

09 / REFERÊNCIAS

FONTES E CRÉDITOS.

Bertola — autor do circuito Mini Fuzz usado como base.

Darta Effects — vídeos consultados durante a construção:

O esquema exibido nesta página é reproduzido apenas como referência do material do Darta Effects e permanece separado do futuro esquemático específico do PD-01. Fotografias, vídeos e relato da montagem pertencem ao acervo de akioShaolin.
